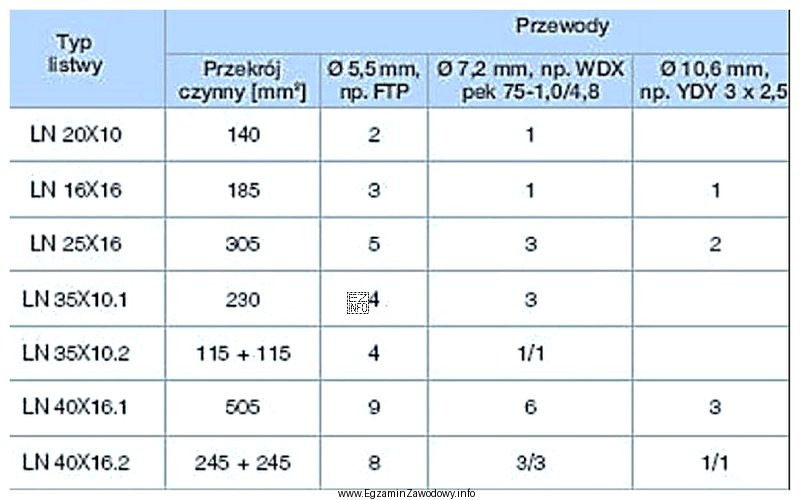

Zadanie sprawdza umiejętność korzystania z danych producenta (tabela doboru/pojemności listwy) przy projektowaniu i wykonywaniu trasy kablowej. W praktyce technika teleinformatyka takie tabele wykorzystuje się, aby dobrać kanał/listwę, która pomieści planowaną liczbę przewodów i pozwoli je bezpiecznie ułożyć.
Aby poprawnie rozwiązać zadanie, należy:
- zidentyfikować typ listwy: PCV typu LN 25x16,
- zidentyfikować typ przewodu: skrętka ekranowana (ważne, bo ekran i konstrukcja zwykle zwiększają średnicę i sztywność przewodu),
- odczytać z tabeli wartość odpowiadającą temu zestawieniu.
Odpowiedź "5 kabli." jest poprawna, ponieważ wynika bezpośrednio z właściwej komórki tabeli (przecięcie listwy LN 25x16 i przewodu skrętka ekranowana).
Odpowiedzi "2 kable.", "3 kable." i "4 kable." są niepoprawne, bo nie odpowiadają wskazaniu tabeli dla tego wariantu. Takie wartości mogą wynikać z pomyłek: odczytu danych dla innego typu listwy, dla skrętki nieekranowanej albo z błędnego przyjęcia "na oko", że wymiary listwy ograniczają liczbę przewodów bardziej niż w rzeczywistości.
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy w tabeli odczytujesz dane dla dokładnie tego samego typu osprzętu i przewodu (w tym cech takich jak ekranowanie), a nie dla podobnej pozycji o zbliżonych wymiarach.
