KWALIFIKACJA ELM3 - CZERWIEC 2022



PYTANIE NR 35.

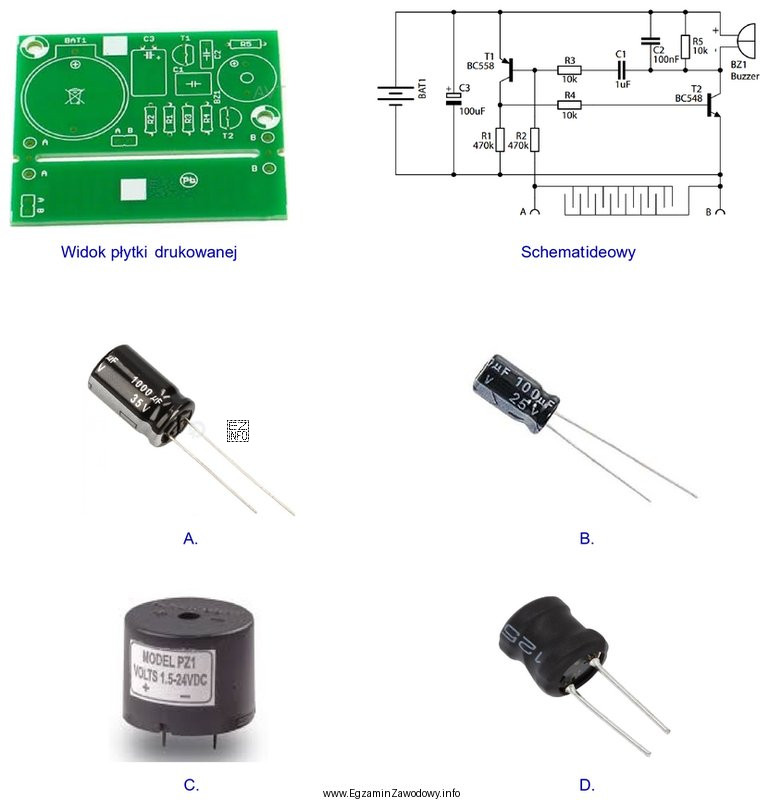

Na podstawie widoku płytki drukowanej i schematu ideowego wskaż który element należy zamontować w miejscu oznaczonym C3.
Ilustracja przedstawia dwa główne elementy: widok płytki drukowanej oraz schemat ideowy, które są częścią pytania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Oznaczenie "C3" na schemacie i płytce odnosi się do kondensatora.
W tym miejscu przewidziano kondensator elektrolityczny o pojemności 100 µF, co wynika z opisu/wartości na schemacie oraz typu pola montażowego na PCB (uwzględnij też polaryzację takiego elementu).

Pełne wyjaśnienie:

W dokumentacji elektronicznej stosuje się oznaczenia referencyjne, które łączą schemat ideowy z płytką drukowaną. Litera C oznacza kondensator, a numer (tu: 3) identyfikuje konkretną sztukę w układzie. Dlatego miejsce oznaczone C3 na PCB powinno zostać obsadzone elementem, który na schemacie jest opisany jako C3.

Poprawnym wyborem jest kondensator elektrolityczny o pojemności 100 µF. Kondensatory elektrolityczne są często stosowane jako elementy filtrujące/odsprzęgające zasilanie (magazynują energię i ograniczają tętnienia), dlatego wartości rzędu dziesiątek–setek µF są typowe w takich zastosowaniach.

  • Dlaczego "kondensator elektrolityczny 100 µF"? Bo odpowiada oznaczeniu C3 oraz wartości pojemności przewidzianej w schemacie. Dodatkowo, dla elektrolitów kluczowa jest polaryzacja – przy montażu trzeba zwrócić uwagę na oznaczenie "+"/"-" na obudowie i na PCB.
  • Dlaczego pozostałe odpowiedzi są błędne? Najczęściej wynikają z mylenia typu kondensatora (np. ceramiczny/foliowy zamiast elektrolitycznego), mylenia wartości (nF/pF zamiast µF) albo mylenia rodzaju elementu (np. rezystor/dioda) poprzez nieuwzględnienie, że litera "C" jednoznacznie wskazuje kondensator.

Wskazówka egzaminacyjna: zawsze sprawdzaj trzy rzeczy równocześnie: (1) oznaczenie na schemacie (C3), (2) wartość/typ elementu na schemacie (np. 100 µF, elektrolityczny), (3) dopasowanie do pola montażowego na PCB (THT/SMD, rozstaw i polaryzacja). To ogranicza pomyłki wynikające z patrzenia tylko na jeden rysunek.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza symbol C3 na schemacie elektronicznym i na PCB?
Oznaczenie C3 to identyfikator kondensatora: litera C wskazuje typ elementu (kondensator), a liczba 3 odróżnia go od innych kondensatorów w urządzeniu. Ten sam identyfikator powinien występować na schemacie i na płytce, aby dało się dopasować element do miejsca montażu.
Jak rozpoznać kondensator elektrolityczny na widoku płytki drukowanej?
Kondensator elektrolityczny zwykle ma cylindryczną obudowę i jest spolaryzowany (ma oznaczenie "-" na pasku lub "+" na obudowie). Na PCB często widać oznaczenie biegunowości (np. pole "+") oraz otwory pod montaż przewlekany. To pomaga odróżnić go od kondensatorów ceramicznych.
Dlaczego w miejscu C3 często stosuje się pojemność 100 µF?
Wartości rzędu 100 µF są często używane do filtracji zasilania i stabilizacji napięcia (zmniejszania tętnień i krótkotrwałych spadków). Taki kondensator wspiera poprawny start układu i ogranicza zakłócenia. Ostatecznie jednak zawsze decyduje wartość wpisana w dokumentacji schematu dla C3.
Jakie błędy popełnia się przy montażu kondensatora elektrolitycznego?
Najczęstszy błąd to odwrotna polaryzacja (zamiana "+" i "-"), co może prowadzić do przegrzewania, wycieku elektrolitu lub uszkodzenia. Inne pomyłki to zła pojemność (np. 10 µF zamiast 100 µF) oraz dobór elementu o niewłaściwym rozstawie wyprowadzeń do pola na PCB.
Jak sprawdzić, czy kondensator 100 µF jest odpowiedni do danego miejsca na PCB?
Sprawdź zgodność w trzech krokach: (1) identyfikator (C3) na schemacie i PCB, (2) wartość i typ na schemacie (100 µF, elektrolityczny), (3) dopasowanie mechaniczne i elektryczne do footprintu (THT/SMD, średnica, wysokość, rozstaw, polaryzacja). Dopiero komplet potwierdzeń daje pewność.
Czy kondensator ceramiczny może zastąpić elektrolityczny 100 µF?
Zwykle nie należy zakładać zamienności bez analizy, bo różnią się polaryzacją, ESR, zachowaniem przy napięciu i dostępnością pojemności w danej technologii. Nawet jeśli pojemność się zgadza, kondensator ceramiczny o dużej pojemności może mieć inne parametry pracy. Na egzaminie trzymaj się typu wskazanego w schemacie.
Jak odczytać jednostkę µF i nie pomylić jej z nF lub pF?
Zapamiętaj zależności: 1 µF = 1000 nF = 1 000 000 pF. Błąd jednostki zmienia pojemność o rzędy wielkości i może całkowicie zmienić działanie filtra lub układu czasowego. W zadaniach z PCB/schematem warto patrzeć, czy zastosowanie (np. filtr zasilania) pasuje do wartości w µF.
Kiedy na PCB spotyka się oznaczenie "C" bez liczby?
Najczęściej na gotowych modułach/urządzeniach oznaczenia referencyjne są pełne (np. C3). Brak liczby może wystąpić w uproszczonych opisach lub na bardzo małych płytkach, ale w dokumentacji egzaminacyjnej zwykle stosuje się pełny identyfikator. Jeśli jest tylko "C", trzeba polegać na schemacie i położeniu elementu.
Dlaczego schemat ideowy i widok PCB muszą być analizowane razem?
Schemat mówi co i jakiej wartości ma być w danym miejscu (np. kondensator 100 µF), a PCB mówi gdzie i jak fizycznie to zamontować (footprint, polaryzacja, rozstaw). Analiza tylko jednego rysunku zwiększa ryzyko zamiany elementów lub błędnego montażu.
Jak przygotować się do zadań o oznaczeniach elementów typu C3 na egzaminie?
Ćwicz rozpoznawanie oznaczeń R/C/L/D/U na schematach oraz dopasowanie ich do PCB. Pomaga praca na kilku przykładach: znajdź elementy po identyfikatorach, sprawdź wartości, a potem odszukaj footprinty na płytce. Trenuj też polaryzację elektrolitów i diod, bo to częsty punkt oceniania.
info

To pytanie poprawnie rozwiązuje 43% zdających egzamin. trudne
