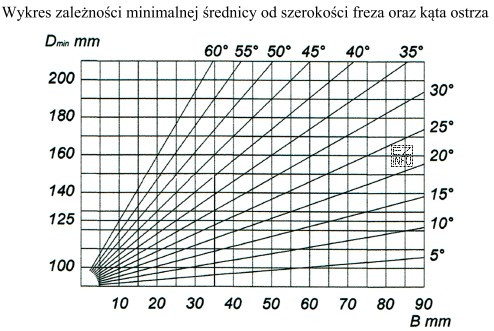

Zadanie sprawdza praktyczną umiejętność doboru minimalnej średnicy freza nasadowego kątowego na podstawie wykresu producenta lub wykresu technologicznego. W takich wykresach Dmin zależy od kilku parametrów geometrycznych i konstrukcyjnych narzędzia, m.in. szerokości freza B, kąta ostrza α oraz średnicy otworu mocującego d.
Aby poprawnie rozwiązać zadanie, należy postępować metodycznie:
- Najpierw odszukać na wykresie część/rodzinę krzywych odpowiadającą średnicy otworu mocującego d = 30 mm (jeśli wykres ma osobne krzywe lub osobne pola dla d).
- Następnie uwzględnić kąt ostrza α = 35° (często jest to osobny zestaw krzywych lub parametr pomocniczy).
- W kolejnym kroku przyjąć szerokość freza B = 50 mm i znaleźć na osi (lub skali) wartość 50 mm.
- Z punktu przecięcia odpowiednich krzywych/odczytów odczytać wartość Dmin, czyli minimalną średnicę freza.
W tym zadaniu odczyt z wykresu dla B = 50 mm, α = 35° i d = 30 mm prowadzi do wartości 160 mm. To oznacza, że średnica freza nie powinna być mniejsza, jeśli ma on spełnić wymagania geometryczne przy zadanych parametrach.
Dlaczego pozostałe odpowiedzi są niepoprawne? Wartości "140 mm", "125 mm" i "100 mm" są typowymi rezultatami błędów odczytu: wybrania sąsiedniej krzywej (np. dla innego d lub innego α), odczytania skali w złej jednostce/na złej osi albo nieuwzględnienia warunku "minimalnej" średnicy. W praktyce takie pomyłki mogą skutkować nieprawidłowym doborem narzędzia do mocowania lub do wymaganej szerokości pracy.
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy odczyt dotyczy dokładnie tych trzech parametrów i czy wybierasz Dmin, a nie wartość z innej skali (np. D lub Dmax, jeśli występuje).
