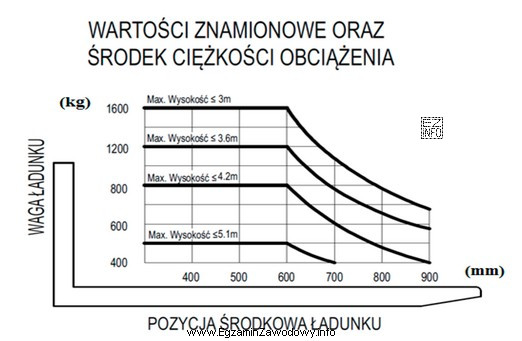

Wózek widłowy ma udźwig (ładowność) zależny od warunków pracy, a jednym z kluczowych czynników jest wysokość podnoszenia. Dlatego producenci podają wykres/diagram udźwigu, z którego odczytuje się dopuszczalną masę ładunku dla konkretnej wysokości (tu: do 3 m).
Aby rozwiązać zadanie, trzeba:
- zidentyfikować na wykresie wartość odpowiadającą wysokości podnoszenia 3 m (lub zakresowi "do 3 m", zgodnie z opisem wykresu),
- odczytać wartość udźwigu z właściwej osi/krzywej,
- wybrać wartość maksymalną dopuszczalną dla tego warunku.
Odpowiedź "1 600 kg" jest poprawna, ponieważ jest to udźwig wskazany na wykresie dla podnoszenia do 3 m, czyli graniczna masa ładunku, której nie wolno przekraczać.
Pozostałe propozycje są typowymi błędami odczytu:
- "1 200 kg" może wynikać z odczytania punktu dla innej wysokości lub z innej linii/kolumny (np. dla mniej korzystnych warunków).
- "600 kg" często jest efektem pomylenia skali, odczytu z niewłaściwej osi albo odczytania wartości dla dużo większej wysokości/odległości środka ciężkości.
- "400 kg" to zwykle skrajnie zaniżony odczyt spowodowany wyborem niewłaściwego fragmentu wykresu (np. dla innego wariantu masztu lub błędnego przecięcia osi).
Wskazówka egzaminacyjna: zawsze sprawdź jednostki (m i kg), upewnij się, że czytasz wykres dla właściwego typu wózka, i odczytuj wartość dokładnie dla wymaganego warunku (tu: 3 m), a nie "najbardziej rzucającą się w oczy" liczbę.
