KWALIFIKACJA MEC5 - STYCZEŃ 2016



PYTANIE NR 32.

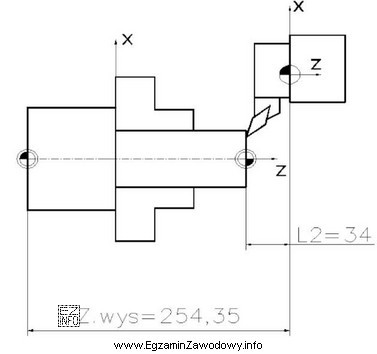

Na podstawie wymiarów z rysunku określ ile wynosi wartość przesunięcia punktu zerowego obrabianego przedmiotu.
Na podstawie wymiarów z rysunku określ ile wynosi
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przesunięcie punktu zerowego to różnica między całkowitą wysokością przedmiotu a wysokością części, która nie jest uwzględniona w przesunięciu. W tym przypadku, po odjęciu wysokości L2 od całkowitej wysokości Z.wys, otrzymujemy wartość przesunięcia punktu zerowego równą 220,35 mm.
