KWALIFIKACJA ELE5 - STYCZEŃ 2016



PYTANIE NR 21.

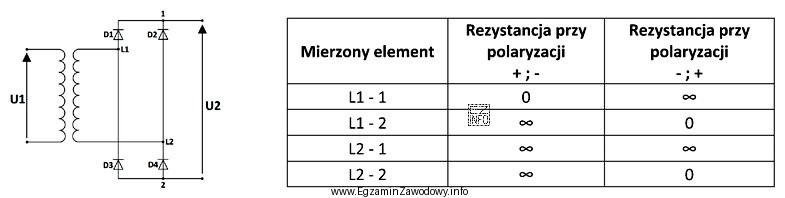

Na podstawie wyników pomiarów rezystancji w mostku prostowniczym, którego schemat przedstawiono na rysunku, wykonanych testerem diod przy różnej polaryzacji i odłączonym transformatorze, określ stan techniczny diod wchodzących w skład prostownika.
Na podstawie wyników pomiarów rezystancji w mostku prostowniczym,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując tabelę pomiarów rezystancji, można zauważyć, że dioda D1 (L1-1) ma rezystancję 0 przy polaryzacji +;- i nieskończoność przy -;+, co jest charakterystyczne dla sprawnej diody. D2 (L1-2) ma rezystancję nieskończoną przy obu polaryzacjach, co wskazuje na uszkodzenie (przerwa). D3 (L2-1) i D4 (L2-2) mają odpowiednio rezystancje nieskończoną i 0 przy polaryzacji -;+ oraz 0 i nieskończoną przy +;-, co jest zgodne ze sprawnością tych diod.
