KWALIFIKACJA ELE5 - PAŹDZIERNIK 2016



PYTANIE NR 21.

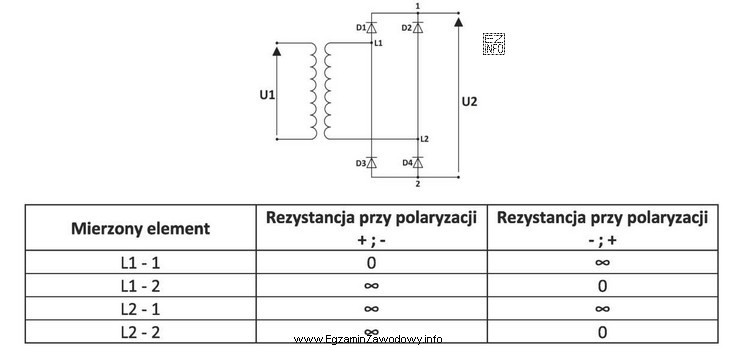

Na podstawie wyników pomiarów rezystancji w mostku prostowniczym, którego schemat przedstawiono na rysunku, wykonanych testerem diod przy różnej polaryzacji i odłączonym transformatorze, określ stan techniczny diod wchodzących w skład prostownika.
Na podstawie wyników pomiarów rezystancji w mostku prostowniczym,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie tabeli wyników pomiarów rezystancji dla różnych polaryzacji można określić stan diod. Dioda D1 jest sprawna, ponieważ pomiary rezystancji dla polaryzacji przewodzenia (+;-) i zaporowej (-;+) są odpowiednio niskie i wysokie. Dioda D2 jest uszkodzona, ponieważ rezystancja jest nieskończona w obu kierunkach, co wskazuje na przerwę w diodzie. Diody D3 i D4 są sprawne, ponieważ ich rezystancje w polaryzacji przewodzenia są niskie, a w polaryzacji zaporowej wysokie.
