Interpretacja pomiarów rezystancji zestyków przycisków polega na sprawdzeniu, czy element łączeniowy zmienia stan elektryczny po zadziałaniu (wciśnięciu) w sposób jednoznaczny.
Dla typowego pomiaru multimetrem:
- Stan "przejście" odpowiada bardzo małej rezystancji (w praktyce blisko 0 Ω, zależnie od miernika i przewodów).
- Stan "brak przejścia" odpowiada rezystancji bardzo dużej (często prezentowanej jako "OL", "1", "∞" lub wartość poza zakresem).
Przycisk sprawny (zestyk NO lub NC) powinien dawać wyniki, które są ze sobą spójne: w jednym stanie ma być przejście, a w drugim brak przejścia (lub odwrotnie, zależnie od rodzaju styku). Kluczowa jest zmiana pomiędzy stanem spoczynkowym i stanem po naciśnięciu.

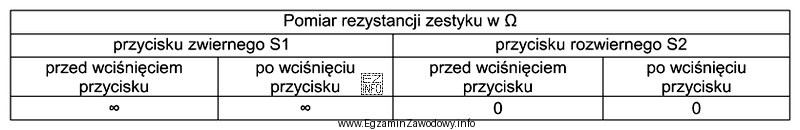

W zadaniu wyniki w tabeli wskazują, że ani S1, ani S2 nie wykazują prawidłowej, jednoznacznej zmiany rezystancji zestyków, jakiej oczekuje się od sprawnych przycisków. Taki obraz pomiarów jest typowy dla uszkodzeń styków lub mechanizmu (np. brak zwierania, brak rozłączania, niestabilny styk, znacznie podwyższona rezystancja kontaktu).
Dlatego poprawny wniosek to "oba przyciski są uszkodzone".
Pozostałe odpowiedzi są błędne, ponieważ zakładają sprawność co najmniej jednego przycisku. Gdyby którykolwiek był sprawny, w tabeli pojawiłby się jednoznaczny, poprawny zestaw wskazań (przejście w jednym stanie i brak przejścia w drugim) dla tego elementu, co nie jest spełnione.
Wskazówka egzaminacyjna: zawsze sprawdzaj spójność "para wyników" dla każdego przycisku (spoczynek vs wciśnięcie) i dopiero wtedy wnioskuj o uszkodzeniu jednego lub obu elementów.
