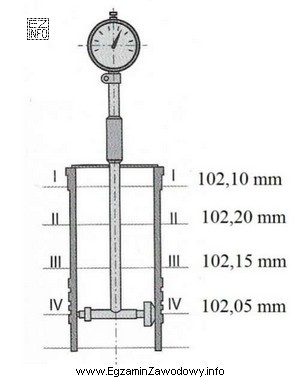

W zadaniach dotyczących tulei cylindrowej "rodzaj odchyłki kształtu" rozpoznaje się przez analizę tego, jak zmienia się średnica (lub promień) w kolejnych przekrojach pomiarowych.
Baryłkowatość oznacza, że element jest "wybrzuszony" w części środkowej: w przekrojach bliżej środka długości tulei średnice są większe niż przy jej końcach. Taki rozkład wartości jest typowy dla zużycia lub odkształceń powodujących maksymalną średnicę w środku.
Dlaczego pozostałe odpowiedzi nie pasują do takiego obrazu?
- Siodłowatość jest odwrotnością baryłkowatości: w środku średnica jest mniejsza, a większa przy końcach (element jak "wklęsły"). Jeśli pomiary wskazują minimum w środku, wtedy rozważa się siodłowatość.
- Stożkowatość występuje, gdy średnica zmienia się monotonicznie wzdłuż długości (np. od jednego końca do drugiego rośnie lub maleje), co odpowiada kształtowi stożka, a nie wybrzuszeniu w środku.
- Owalność dotyczy różnic średnicy w jednym przekroju w zależności od kierunku pomiaru (np. 0° i 90°). Sama informacja o czterech przekrojach wzdłuż długości nie opisuje jeszcze owalności, jeśli nie ma pomiarów w różnych kierunkach w tym samym przekroju.
W praktyce mechanika-operatora maszyn rolniczych rozpoznanie baryłkowatości tulei pomaga ocenić stan współpracy tłoka i pierścieni oraz podjąć decyzję o dalszej obróbce (np. honowanie) lub wymianie elementu. Kluczowe jest patrzenie na trend wartości wzdłuż długości, a nie na pojedynczy wynik.
