KWALIFIKACJA BPO4 - CZERWIEC 2016

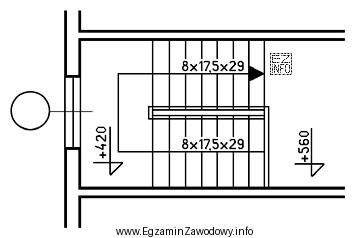

Aby wyznaczyć szerokość stopnia schodów na drodze ewakuacyjnej, trzeba poprawnie zinterpretować rysunek. W praktyce egzaminacyjnej spotyka się dwa warianty:

• Wymiarowanie na rysunku – wartość jest podana przy stopniu (np. jako długość stopnicy w poziomie). Wtedy wynik przepisuje się wprost.
• Odczyt ze skali – gdy rysunek ma skalę, a wymiar nie jest wpisany, należy zmierzyć długość na rysunku i przeliczyć na wymiar rzeczywisty zgodnie ze skalą.

W tym zadaniu prawidłowy odczyt daje 29 cm. To jest szukana szerokość stopnia (rozumiana jako wymiar w kierunku ruchu po schodach, czyli "głębokość stopnia" w ujęciu użytkowym).

Dlaczego pozostałe odpowiedzi są błędne?

• "17,5 cm" – taka wartość często pojawia się, gdy ktoś pomyli szerokość stopnia z innym wymiarem (np. częścią podziału, połową wymiaru, odcinkiem pomocniczym) albo wykona odczyt nie tego elementu.
• "25,5 cm" – to typowy błąd odczytu skali lub zaokrąglenia po zmierzeniu linijką na rysunku (np. przyjęcie innej skali niż podana albo nieuwzględnienie, że wymiar ma dotyczyć całego stopnia, a nie fragmentu).
• "8 cm" – taka wartość jest charakterystyczna raczej dla wysokości stopnia (podnóżka) w niektórych rozwiązaniach, więc często wynika z mechanizmu mylenia dwóch podstawowych parametrów schodów: wysokości i szerokości.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź, czy odczytujesz wymiar w właściwym kierunku (poziomo dla szerokości/głębokości stopnia) oraz czy na rysunku nie ma już podanej liczby, której nie trzeba przeliczać ze skali.
