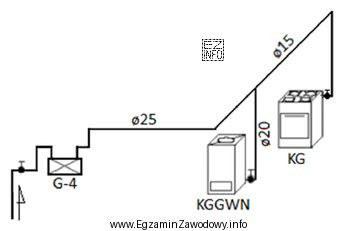

Zadanie polega na odczycie aksonometrii i policzeniu, ile kolan zamontowano na przewodzie o średnicy 1″. Kluczowe są dwa kroki: (1) poprawne wskazanie, który odcinek instalacji ma wymaganą średnicę, oraz (2) uważne zliczenie wszystkich zmian kierunku tylko na tym odcinku.
Identyfikacja średnicy: na rysunkach instalacyjnych spotyka się oznaczenia średnic w milimetrach (np. ø25, ø20, ø15) oraz odniesienia calowe. W praktyce instalacyjnej 1″ odpowiada przewodowi klasy DN25, a na schemacie ten przewód jest oznaczony jako ø25. Dlatego liczenie wykonuje się na trasie przewodu ø25 (głównego odcinka w pobliżu gazomierza i dalej), a nie na podejściach do odbiorników wykonanych cieńszymi średnicami.
Co liczymy jako kolano: kolano to kształtka powodująca zmianę kierunku prowadzenia rury (najczęściej pod kątem prostym). Na aksonometrii rozpoznasz je po wyraźnym "załamaniu" linii przewodu. Liczysz każde takie załamanie na przewodzie ø25, niezależnie od tego, czy występuje ono w pionie, poziomie czy w przebiegu skośnym (aksonometrycznym).
Dlaczego poprawna jest odpowiedź "7": po ograniczeniu się do odcinka oznaczonego ø25 i zliczeniu wszystkich jego zmian kierunku otrzymuje się łącznie 7 kolan. Wynik jest typowy m.in. dla fragmentu prowadzonego przy gazomierzu (obejście/podejście) oraz dalszego prowadzenia przewodu z kolejnymi skrętami trasy.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "1" i "2" to wyniki zbyt małe, zwykle pojawiające się, gdy ktoś liczy tylko najbardziej widoczne załamania w jednym miejscu (np. przy gazomierzu) i pomija dalsze zmiany kierunku na tym samym ø25.
- "4" bywa skutkiem liczenia tylko kolan tworzących charakterystyczny układ podejścia (np. część obejścia) albo błędu selekcji, gdy część załamań jest omyłkowo przypisana do innych średnic.
Wskazówka egzaminacyjna: najpierw "podświetl wzrokiem" cały przebieg rury ø25, a dopiero potem licz załamania po kolei, przesuwając się w jednym kierunku, aby nie pominąć ani nie policzyć podwójnie tego samego miejsca.
