KWALIFIKACJA ELE2 - STYCZEŃ 2024 (test 2)



PYTANIE NR 15.

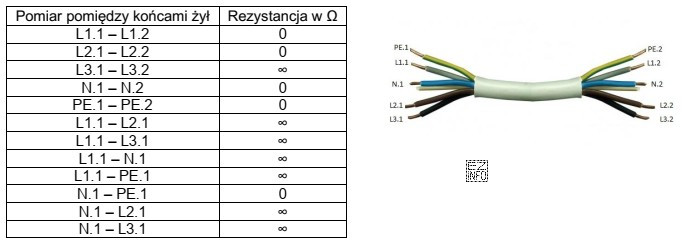

Na podstawie zamieszczonych wyników pomiarów rezystancji w przewodzie elektrycznym przedstawionym na ilustracji można stwierdzić, że żyły
Na podstawie zamieszczonych wyników pomiarów rezystancji w przewodzie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie wyników pomiarów rezystancji można stwierdzić, że rezystancja między N1-N2 oraz PE1-PE2 wynosi 0 Ω, co wskazuje na zwarcie między tymi żyłami. Rezystancja między L3.1-L3.2 wynosi ∞ (nieskończoność), co wskazuje na przerwanie w żyłach L3. Pozostałe pomiary są zgodne z oczekiwaniami dla prawidłowo działających żył, co potwierdza, że tylko żyły N i PE są zwarte, a L3 jest przerwana.
