KWALIFIKACJA ELM2 - STYCZEŃ 2021



PYTANIE NR 15.
Na podstawie zawartego w dokumentacji schematu połączeń elementów określ pojemność i napięcie znamionowe kondensatora C118.

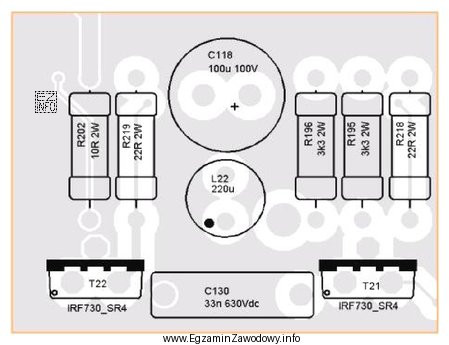

Ilustracja przedstawia schemat połączeń elementów elektronicznych, prawdopodobnie fragment płytki drukowanej (PCB) używanej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby wskazać poprawną odpowiedź, trzeba na schemacie odnaleźć element C118 i odczytać podane przy nim parametry: pojemność oraz napięcie znamionowe. Następnie należy porównać odczyt z wariantami odpowiedzi, zwracając uwagę na jednostki (µF i nF) oraz wartość napięcia (V).

Pełne wyjaśnienie:

W tego typu zadaniu kluczowa jest umiejętność pracy z dokumentacją techniczną. Oznaczenie C118 wskazuje konkretny kondensator na schemacie (litera C jest standardowo używana dla kondensatorów, a liczba to numer porządkowy elementu w projekcie). Aby poprawnie odpowiedzieć, należy:

  1. Odszukać na schemacie symbol kondensatora opisany jako C118.
  2. Sprawdzić opis tekstowy przy tym elemencie (czasem obok symbolu, czasem w tabeli elementów/BOM powiązanej z oznaczeniem).
  3. Odczytać dwa parametry: pojemność (np. w µF lub nF) oraz napięcie znamionowe (w V).

Poprawna odpowiedź musi jednocześnie zgadzać się z pojemnością i napięciem znamionowym. Warianty błędne zwykle sprawdzają typowe pomyłki:

  • 33 nF, 630 V oraz 33 nF, 63 V – odwołują się do pomylenia pojemności (nF zamiast µF) i dodatkowo do doboru napięcia kojarzonego z innymi typami kondensatorów. To błąd wynikający z nieuwagi na prefiksy oraz bezrefleksyjnego dopasowania "znanych" wartości.
  • 100 µF, 10 V – sprawdza błąd polegający na odczytaniu samej pojemności poprawnie, ale pomyleniu lub pominięciu napięcia znamionowego. W praktyce serwisowej taka pomyłka jest szczególnie niebezpieczna, bo zbyt niskie napięcie znamionowe może prowadzić do uszkodzenia elementu.

Wskazówka egzaminacyjna: zawsze weryfikuj oba parametry i kontroluj jednostki. Prefiksy (µ, n) oraz wartości napięcia w woltach powinny być traktowane jako równorzędne kryteria poprawności odpowiedzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak odczytać pojemność kondensatora na schemacie połączeń?
Odszukaj oznaczenie elementu (np. C118) i sprawdź opis przy symbolu kondensatora lub w tabeli elementów (BOM). Pojemność jest zwykle podana jako liczba z jednostką (np. µF, nF). Zawsze upewnij się, że nie pomyliłeś prefiksów (µ, n, p).
Co oznacza napięcie znamionowe kondensatora w dokumentacji?
Napięcie znamionowe (V) to maksymalne napięcie, przy którym kondensator może pracować w sposób bezpieczny zgodnie ze specyfikacją. W praktyce dobiera się element o napięciu znamionowym co najmniej równym wymaganemu, często z zapasem, aby ograniczyć ryzyko uszkodzeń.
Dlaczego w odpowiedziach myli się µF i nF?
To częsta pomyłka wynikająca z nieuwagi na prefiksy jednostek. Różnica jest ogromna (rzędy wielkości), ale zapis bywa podobny wizualnie. Na egzaminie warto świadomie "zatrzymać się" przy jednostce i sprawdzić, czy odczyt dotyczy µF (mikrofarady) czy nF (nanofarady).
Jak znaleźć element C118, gdy schemat jest duży i wielostronicowy?
W wielu dokumentacjach pomaga siatka współrzędnych, odsyłacze między stronami lub lista elementów z lokalizacją. Najpierw szukaj tekstowo oznaczenia "C118" (jeśli to PDF), a gdy to wydruk, korzystaj z tabeli elementów albo sekcji z blokami funkcjonalnymi.
Czy można dobrać kondensator o większym napięciu znamionowym niż w schemacie?
Zwykle tak, pod warunkiem zachowania pojemności, typu kondensatora i wymiarów/montażu. Większe napięcie znamionowe oznacza większy zapas wytrzymałości, ale element może być większy gabarytowo lub droższy. W serwisie to częsty, poprawny zamiennik.
Jakie są skutki użycia kondensatora o zbyt niskim napięciu znamionowym?
Może dojść do przebicia dielektryka, nagrzewania, zwiększenia prądu upływu, a w skrajnych przypadkach do uszkodzenia kondensatora i elementów sąsiednich. Objawy to m.in. niestabilna praca układu, wybuch/rozszczelnienie kondensatora elektrolitycznego lub zwarcie w torze zasilania.
Jak odróżnić na schemacie kondensator elektrolityczny od nieelektrolitycznego?
Na wielu schematach kondensator elektrolityczny jest oznaczany symbolem z polaryzacją (np. znak "+" lub inny zapis biegunowości). Kondensatory niepolaryzowane mają zwykle symetryczny symbol. Ostatecznie typ można też potwierdzić w BOM lub opisie elementu.
Co zrobić, gdy na schemacie przy C118 nie ma podanego napięcia?
Wtedy należy sprawdzić tabelę elementów (BOM), zestawienie części lub noty projektowe, gdzie parametry mogą być wyszczególnione. Jeśli dokumentacja nie podaje napięcia wprost, bywa ono określone przez typ elementu lub standard projektu, ale na egzaminie zwykle da się je odczytać z materiałów zadania.
Czy na egzaminie trzeba przeliczać jednostki pojemności kondensatora?
Czasem tak, zwłaszcza gdy odpowiedzi są w innych jednostkach niż zapis na schemacie. Warto pamiętać zależności: 1 µF = 1000 nF oraz 1 nF = 1000 pF. Nawet gdy nie ma liczenia, szybkie porównanie rzędów wielkości pomaga uniknąć błędu.
Jakie błędy najczęściej popełnia się w zadaniach o odczycie parametrów z dokumentacji?
Najczęściej: odczytanie parametrów z niewłaściwego elementu (pomyłka numeru, np. C18 vs C118), pomylenie jednostek (µF/nF), pominięcie napięcia znamionowego oraz przyjęcie "typowej" wartości z pamięci zamiast sprawdzenia zapisu w dokumentacji. Pomaga nawyk weryfikacji dwóch parametrów.
