KWALIFIKACJA ELE3 + ELE4 - CZERWIEC 2021



PYTANIE NR 27.
Na podstawie zmieszczonego w tabeli fragmentu instrukcji montażu klimatyzatora określ ilość czynnika chłodniczego, o którą należy uzupełnić układ chłodniczy o długości rurociągów 10 m.

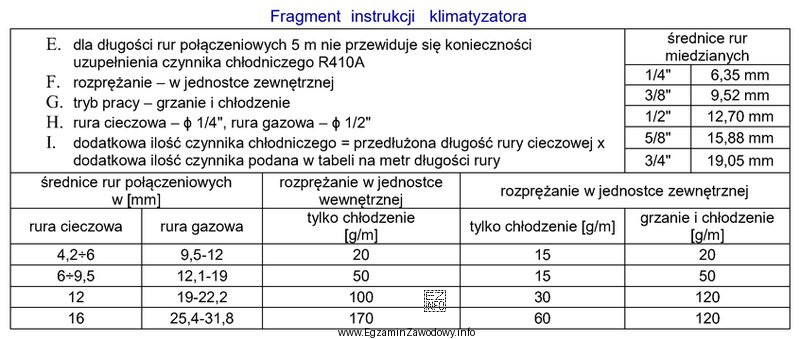

Ilustracja przedstawia tabelę z fragmentem instrukcji montażu klimatyzatora, która jest częścią egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wartość należy odczytać bezpośrednio z tabeli w instrukcji montażu, dobierając pozycję odpowiadającą długości rurociągów 10 m.
W tabeli dla 10 m wskazano uzupełnienie 250 g. Pozostałe odpowiedzi wynikają zwykle z odczytu innego wiersza/zakresu lub błędnej interpretacji kolumn.

Pełne wyjaśnienie:

To zadanie sprawdza umiejętność korzystania z dokumentacji technicznej producenta (instrukcji montażu) i poprawnego odczytu wartości z tabeli.

Należy:

  • znaleźć w tabeli pozycję dotyczącą długości rurociągów 10 m,
  • odczytać przypisaną do tej długości ilość czynnika chłodniczego do uzupełnienia,
  • podawać wynik w jednostce wskazanej w tabeli (tu: gramy).

Odpowiedź "250 g" jest poprawna, ponieważ dokładnie taka wartość widnieje w tabeli dla długości 10 m.

Dlaczego pozostałe propozycje są błędne:

  • "100 g" – typowy skutek odczytu wartości z innej długości (krótszego odcinka) albo pomylenia, czy tabela dotyczy uzupełnienia, czy innego parametru.
  • "150 g" – często wynika z wejścia w sąsiedni przedział długości lub pomylenia kolumn (np. inna średnica/konfiguracja, jeśli tabela ma kilka wariantów).
  • "50 g" – może wynikać z błędnego założenia, że uzupełnienie jest zawsze małe, albo z odczytu minimalnej wartości przeznaczonej dla bardzo krótkiej instalacji.

W praktyce montażowej odczyt z instrukcji jest kluczowy, bo wymagane uzupełnienie zależy od konkretnego modelu jednostki i zaleceń producenta. Dlatego na egzaminie trzeba czytać nagłówki tabeli, przypisy i sprawdzać, czy długość 10 m jest traktowana jako dokładna wartość czy element przedziału.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza "uzupełnić układ czynnikiem chłodniczym" przy montażu klimatyzatora?
Oznacza dodanie określonej ilości czynnika do układu po wykonaniu instalacji, gdy producent przewiduje korektę napełnienia (np. dla dłuższych rurociągów). Nie jest to "dowolne dolewanie", tylko wartość wyznaczona w instrukcji danego modelu.
Jak odczytać z tabeli w instrukcji ilość czynnika dla długości rurociągów 10 m?
Najpierw znajdź wiersz/przedział odpowiadający 10 m, potem odczytaj z właściwej kolumny wartość "dodatkowej ilości" lub "uzupełnienia". Zwróć uwagę na jednostki (g/kg) i na to, czy tabela dotyczy długości całkowitej czy długości ponad bazową.
Dlaczego długość rurociągów wpływa na ilość czynnika chłodniczego w klimatyzacji?
Im dłuższa instalacja, tym większa objętość wewnętrzna rurek i tym więcej czynnika może się w nich znajdować. Aby układ pracował w parametrach przewidzianych przez producenta, czasem trzeba skorygować napełnienie zgodnie z tabelą lub współczynnikiem z instrukcji.
Czy można przyjąć stałą wartość uzupełnienia czynnika dla każdego klimatyzatora?
Nie. Wartość zależy od konstrukcji i fabrycznego napełnienia konkretnego modelu, a także od zaleceń producenta. Na egzaminie odpowiedź wynika z załączonej tabeli, a w praktyce z instrukcji urządzenia, nie z "uniwersalnej" reguły.
Jakie błędy najczęściej popełnia się przy odczycie tabeli z instrukcji montażu?
Najczęstsze błędy to: pomylenie długości całkowitej z "dodatkową", przeoczenie jednostek (g vs kg), odczyt z niewłaściwej kolumny (np. inny wariant instalacji), oraz błędne przypisanie 10 m do sąsiedniego przedziału długości.
Kiedy w montażu klimatyzatora trzeba dodać czynnik chłodniczy do instalacji?
Wtedy, gdy instrukcja przewiduje korektę napełnienia dla określonych długości rurociągów lub gdy instalacja przekracza długość bazową, dla której fabryczne napełnienie jest wystarczające. Zawsze decyduje dokumentacja producenta, a nie intuicja.
Czy wynik z tabeli w zadaniu oznacza całkowite napełnienie układu czy tylko uzupełnienie?
W tym typie zadania chodzi o uzupełnienie, czyli dodatkową ilość czynnika, którą trzeba dodać z powodu określonej długości rurociągów. Całkowite napełnienie może być inne i bywa podane osobno jako napełnienie fabryczne lub nominalne.
Jakie są skutki niedoładowania lub przeładowania układu czynnikiem chłodniczym?
Niedoładowanie często powoduje spadek wydajności, gorsze chłodzenie i nieprawidłowe parametry pracy. Przeładowanie może zwiększać ciśnienia pracy, obciążać sprężarkę i pogarszać warunki wymiany ciepła. Dlatego ilość czynnika dobiera się zgodnie z instrukcją i procedurą serwisową.
Jak na egzaminie upewnić się, że dobrze wybrano wiersz dla 10 m w tabeli?
Sprawdź, czy tabela jest zrobiona dla długości punktowych (np. 5 m, 10 m, 15 m) czy dla przedziałów (np. 5–10, 10–15). Jeśli jest przedział, upewnij się, do którego przedziału przypada dokładnie 10 m i czy autor nie dodał przypisu typu "do 10 m włącznie".
Gdzie w instrukcjach producentów zwykle znajduje się informacja o dodatkowym napełnieniu czynnika?
Najczęściej w rozdziale montażowym dotyczącym rurociągów czynnika (np. "Piping", "Refrigerant charge") lub w tabeli/uwadze przy doborze długości instalacji. Warto szukać sformułowań typu "additional charge", "extra refrigerant" lub "charge correction".
info

To pytanie poprawnie rozwiązuje 65% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Wartość należy odczytać bezpośrednio z tabeli w instrukcji montażu, dobierając pozycję odpowiadającą długości rurociągów 10 m.W tabeli dla 10 m wskazano uzupełnienie 250 g."

Materiały:

  • Instrukcje montażu producentów klimatyzatorów (sekcje: "Additional refrigerant charge", "Pipe length vs charge")
  • Podręczniki/kompendia z podstaw chłodnictwa i klimatyzacji omawiające wpływ długości instalacji na ilość czynnika
  • Materiały szkoleniowe z czytania dokumentacji technicznej urządzeń HVAC (tabele, wykresy, przypisy)
