W elektronice te same przebiegi napięcia można opisywać różnymi wartościami charakterystycznymi. Najczęściej spotkasz:
- wartość chwilową – aktualną wartość w danym momencie czasu (zmienia się w czasie),
- wartość szczytową – największą osiąganą wartość (amplitudę) przebiegu,
- wartość średnią – uśrednienie przebiegu w czasie (np. po wyprostowaniu),
- wartość skuteczną (RMS) – równoważną energetycznie dla prądu stałego (istotną dla mocy w rezystancji).
Przetwornik prostownikowy przedstawiony w pytaniu (w wersji idealnej) ma za zadanie tak przekształcić sygnał, aby na wyjściu dało się odczytać konkretną cechę przebiegu. Układy "idealnego prostownika" stosuje się, aby pozbyć się wpływu spadku napięcia na diodzie w analizie działania.

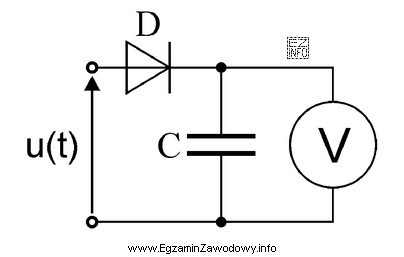

Odpowiedź "Szczytowej." jest poprawna, gdy schemat odpowiada przetwornikowi typu detektor szczytowy (układ, który po wyprostowaniu "łapie" maksimum i utrzymuje je na wyjściu). Wtedy wynik odpowiada amplitudzie, a więc wartości szczytowej.
Dlaczego pozostałe odpowiedzi nie pasują?
- "Chwilowej." – przetwornik prostownikowy nie odwzorowuje przebiegu 1:1 w czasie (to nie jest bufor/układ śledzący). Wyjście zwykle nie jest kopią sygnału chwilowego, tylko pewną jego miarą.
- "Skutecznej." – prawdziwy pomiar RMS wymaga operacji odpowiadających definicji RMS (m.in. uwzględnienia kwadratu i pierwiastka lub równoważnych metod). Samo prostowanie i detekcja maksimum nie daje wartości skutecznej.
- "Średniej." – wartość średnia jest typowa dla prostowania z filtracją/całkowaniem w czasie. Detektor szczytowy nie uśrednia, tylko wybiera maksimum.
Wskazówka egzaminacyjna: gdy na schemacie widać mechanizm "zatrzaskiwania" maksymalnej wartości (np. element magazynujący i tor ładowania/rozładowania), myśl o wartości szczytowej. Gdy widać całkowanie lub filtr dolnoprzepustowy po prostowaniu – częściej chodzi o wartość średnią.
