Uszczelnienie tłoczyska (tzw. rod seal) jest kluczowym elementem węzła tłoczyska w siłownikach hydraulicznych i pneumatycznych. Jego podstawową funkcją jest utrzymanie szczelności pomiędzy ruchomym tłoczyskiem a nieruchomą głowicą/prowadzeniem, tak aby medium robocze nie wydostawało się na zewnątrz podczas pracy.
W praktyce na przekrojach zespołu tłoczyska można spotkać kilka podobnych elementów:
- uszczelnienie tłoczyska – odpowiada za właściwą szczelność układu, zwykle pracuje pod ciśnieniem i ma określony kierunek działania,
- zgarniacz – jego zadaniem jest "zgarnięcie" zanieczyszczeń z powierzchni tłoczyska podczas ruchu do wnętrza,
- prowadzenie/element ślizgowy – ogranicza luz i chroni uszczelnienia przed przeciążeniem bocznym.

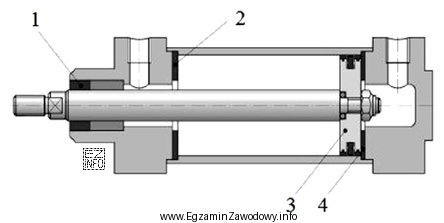

W tym zadaniu rozstrzygające jest odczytanie oznaczenia na ilustracji. Skoro na rysunku uszczelnienie tłoczyska oznaczono cyfrą 1, poprawna odpowiedź to "1".
Dlaczego pozostałe odpowiedzi są nieprawidłowe? Ponieważ wskazują inne numery przypisane na ilustracji do innych elementów zespołu. Typowym błędem jest wybór numeru "na logikę" (np. element najbardziej widoczny albo pierwszy od strony zewnętrznej) zamiast dokładnego sprawdzenia, do którego detalu prowadzi znacznik na przekroju.
Wskazówka egzaminacyjna: najpierw zlokalizuj tłoczysko, potem obszar przejścia przez głowicę i dopiero tam szukaj elementu uszczelniającego (zwykle pierścień w gnieździe). Dopiero po identyfikacji odczytaj numer przypisany na rysunku.
