KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - STYCZEŃ 2011



PYTANIE NR 36.

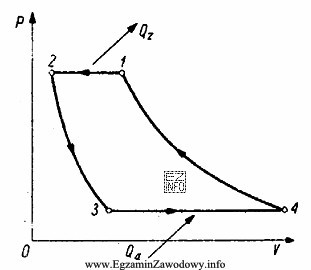

Na przedstawionym obiegu pompy ciepła, ciepło Qz jest wyprowadzane podczas przemiany
Na przedstawionym obiegu pompy ciepła, ciepło Q<sub>
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym wykresie w układzie p-V (ciśnienie - objętość) proces, podczas którego wyprowadzane jest ciepło Qz, to proces 2-3. Jest to proces izobaryczny, ponieważ odbywa się przy stałym ciśnieniu, co widać jako poziomą linię na wykresie.
