W schematach blokowych kształt symbolu ma ściśle określone znaczenie. Romb (diament) oznacza blok decyzyjny, czyli sprawdzenie warunku logicznego, które rozgałęzia przebieg algorytmu na co najmniej dwie ścieżki (najczęściej "Tak/Nie" lub "Prawda/Fałsz").

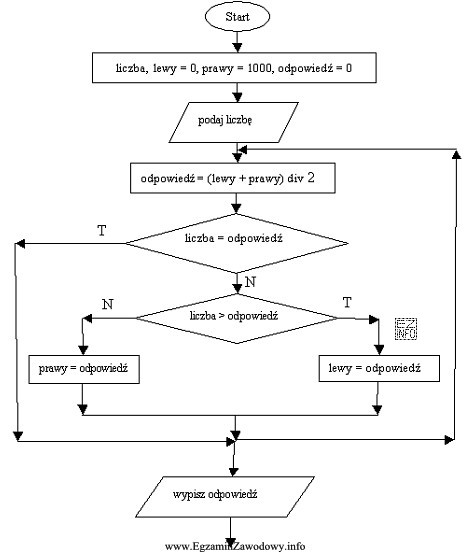

Na analizowanym schemacie występują dwa romby, a więc są tam dwa bloki decyzyjne. To typowe w algorytmach, w których kolejno weryfikuje się dwa warunki, aby zdecydować o dalszych krokach (np. w zawężaniu przedziału w wyszukiwaniu binarnym).
Pozostałe odpowiedzi są niepoprawne, ponieważ nie odpowiadają temu, co reprezentują widoczne symbole:
- "dwa bloki wprowadzania danych" – blok wejścia/wyjścia ma kształt równoległoboku. Na schemacie można spotkać równoległoboki, ale nie są to dwa bloki wprowadzania (zwykle jeden dotyczy wejścia, a inny wyjścia), a pytanie dotyczyło liczby i typu symboli odpowiadających odpowiedziom.
- "jeden blok działań" – blok działań to prostokąt. W praktycznych schematach takich prostokątów bywa kilka, bo każda istotna operacja (inicjalizacja, obliczenie, przypisanie) jest osobnym krokiem; stwierdzenie o jednym bloku działań nie pasuje do przedstawionego diagramu.
- "dwa symbole końca algorytmu" – start/koniec oznacza owal. Na typowym schemacie jest jeden "Start" i jeden "Stop/Koniec"; tutaj kluczowe jest jednak to, że romby wskazują miejsca decyzji, a nie zakończenia.
Wskazówka egzaminacyjna: gdy pytanie dotyczy liczby bloków danego typu, najpierw rozpoznaj kształt (romb/prostokąt/równoległobok/owal), a dopiero potem policz jego wystąpienia, także w odgałęzieniach warunków.
