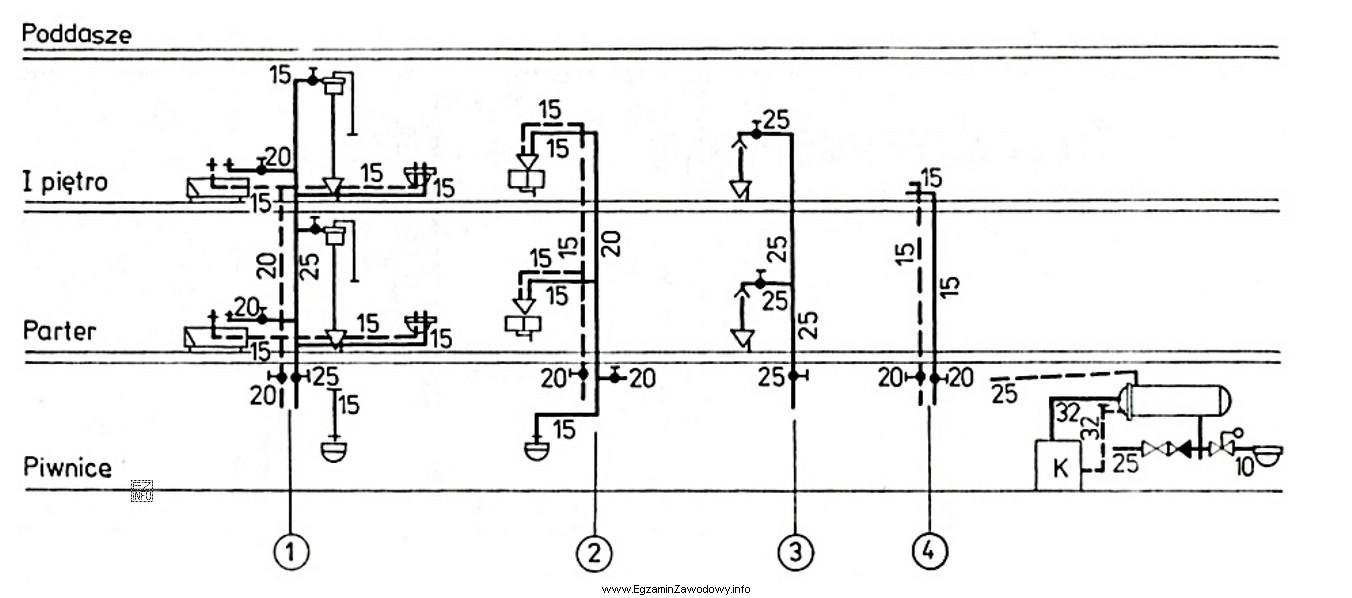

Pytanie sprawdza umiejętność odczytu danych z dokumentacji instalacyjnej, konkretnie z rozwinięcia instalacji wody zimnej i ciepłej. Rozwinięcie pokazuje przebieg przewodów po kondygnacjach, piony oraz podejścia do poszczególnych przyborów. Żeby odpowiedzieć poprawnie, trzeba wykonać trzy kroki:
- Zlokalizować kondygnację – I piętro.
- Odszukać właściwy przybór – zlewozmywak (nie mylić z innymi punktami poboru na tej samej kondygnacji).
- Odczytać średnicę przypisaną do odgałęzienia (podejścia) prowadzącego do tego przyboru.
Odpowiedź "15 mm" jest poprawna, ponieważ taka średnica została wskazana na rozwinięciu przy odgałęzieniu do zlewozmywaka na I piętrze. W praktyce podejścia do pojedynczych przyborów mają zwykle mniejsze średnice niż przewody rozdzielcze lub piony, dlatego kluczowe jest, by nie odczytać wartości z innego fragmentu schematu.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "20 mm" – to typowa wartość spotykana dla innych odcinków (np. krótkich rozdziałów lub podejść o większym obciążeniu), ale nie dla wskazanego odgałęzienia na rysunku. Częsty błąd polega na odczytaniu średnicy z sąsiedniej gałęzi.
- "25 mm" – taka średnica częściej dotyczy fragmentów o większym przepływie (np. odcinków zasilających kilka punktów), a nie pojedynczego podejścia. Uczeń może ją wybrać, myląc przewód główny z podejściem.
- "32 mm" – to średnica charakterystyczna dla jeszcze "grubszych" odcinków (np. pionów lub przewodów głównych). Wybór tej opcji bywa skutkiem heurystyki: "im większa średnica, tym bardziej prawdopodobna".
Wskazówka egzaminacyjna: przed odczytem liczby zawsze upewnij się, że patrzysz na opis tej samej linii (tego samego przewodu) oraz że dotyczy ona właściwej kondygnacji i przyboru. Jeśli na rysunku są osobno oznaczone przewody wody zimnej i ciepłej, sprawdź, czy pytanie dotyczy podejścia jako całości i czy średnica jest podana jednoznacznie dla danego odgałęzienia.
