Nakładka w konstrukcjach kadłuba to element z blachy, który "nakłada się" na inny detal (najczęściej na poszycie lub w rejonie połączenia), aby:
- zwiększyć lokalną wytrzymałość i sztywność,
- rozłożyć naprężenia w strefie połączeń lub otworów,
- umożliwić prawidłowe wykonanie spoin i wzmocnić krawędzie,
- zabezpieczyć miejsce podatne na zużycie lub uszkodzenie.

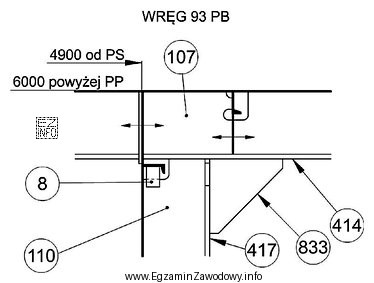

Dlatego, jeśli na rysunku element oznaczony cyfrą przedstawia dodatkową blachę dołożoną do podstawowego materiału (a nie samą część układu usztywnień), właściwą nazwą będzie "nakładka".
Odpowiedź "węzłówka" jest myląca, ponieważ węzłówka to zwykle blacha/element kształtujący węzeł (połączenie kilku profili/blach) i jest projektowana jako część geometrii węzła, a nie jako proste lokalne "dołożenie" materiału na istniejący element. Jeśli rysunek pokazuje typową łatę/wzmocnienie na powierzchni, bardziej pasuje nakładka niż węzłówka.
"Płyta diamentowa" to blacha o fakturze przeciwpoślizgowej (tzw. ryflowanej), stosowana jako powierzchnia użytkowa (np. przejścia), a nie jako typowy element konstrukcyjny węzła kadłuba. Sama faktura materiału nie jest zwykle kluczem w oznaczeniu elementu konstrukcyjnego w takim zadaniu.
"Zakończenie usztywnienia" odnosi się do detalu kończącego profil/żebro (np. w miejscu zakończenia, odciążenia, wycięcia), czyli do fragmentu samego usztywnienia lub jego końcówki. Nie opisuje dodatkowej blachy dołożonej na inną część konstrukcji.
Wskazówka egzaminacyjna: przy takich pytaniach najpierw ustal funkcję elementu z rysunku (dołożenie/wzmocnienie vs. część węzła vs. koniec profilu), a dopiero potem dopasuj nazwę. To ogranicza pomyłki wynikające z podobieństwa terminów.
