W praktyce montażu maszyn kluczowe jest poprawne rozróżnienie śrub i wkrętów, bo wpływa to na dobór narzędzia, sposób montażu i oczekiwany moment dokręcania. Najprostsze kryterium rozpoznania na rysunku to typ napędu łba (czyli jakim narzędziem element jest dokręcany).
Odpowiedź "1, 5 i 6" jest poprawna, ponieważ:

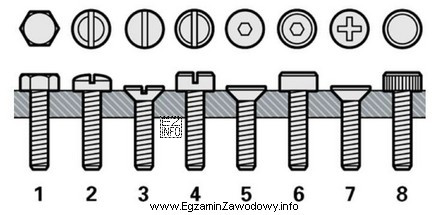

- element 1 ma łeb sześciokątny – jest przeznaczony do dokręcania kluczem, co jest typowe dla śrub stosowanych w połączeniach maszynowych,
- elementy 5 i 6 mają gniazdo sześciokątne (imbusowe) – dokręca się je kluczem imbusowym; mimo że nie mają zewnętrznego sześciokąta, nadal są to śruby (napęd kluczowy, tylko wewnętrzny).
Pozostałe propozycje są niepoprawne z następujących powodów:
- "2 i 8" – element 2 ma nacięcie proste pod wkrętak, więc w typowej klasyfikacji jest traktowany jako wkręt. Element 8 jest radełkowany i bywa dokręcany ręcznie, co może mylić, ale w tym zadaniu poprawny zestaw śrub (rozpoznawalnych po napędzie kluczowym/imbusowym) to 1, 5 i 6.
- "2, 3 i 4" – elementy 2, 3 i 4 mają nacięcia pod wkrętak (proste), co wskazuje na wkręty, a nie śruby dokręcane kluczem.
- "3 i 7" – element 3 ma nacięcie proste, a element 7 nacięcie krzyżowe; oba typy napędu są charakterystyczne dla wkrętów dokręcanych wkrętakiem.
Wskazówka egzaminacyjna: gdy widzisz na rysunku sześciokąt (zewnętrzny) lub gniazdo imbusowe (wewnętrzne), myśl o narzędziach kluczowych i kwalifikuj element jako śrubę. Gdy widzisz nacięcie proste/krzyżowe, najpierw rozważ wkręt.
