KWALIFIKACJA TWO3 - STYCZEŃ 2019



PYTANIE NR 37.
Na przedstawionym rysunku strzałką oznaczono

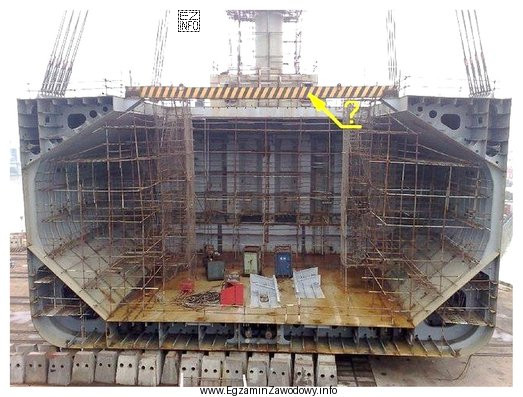

Ilustracja przedstawia fragment budowy jednostki pływającej, najprawdopodobniej statku, w trakcie procesu konstrukcyjnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Belka technologiczna to element pomocniczy/stabilizujący stosowany w procesie montażu lub technologii wykonania, rozpoznawalny na rysunku po usytuowaniu i funkcji względem otworu luku. Pokładniki oraz zrębnica są elementami docelowymi konstrukcji obramowania i wzmocnień pokładu, zwykle o innym przebiegu i roli.

Pełne wyjaśnienie:

Wskazany na rysunku element należy zidentyfikować przez funkcję i położenie względem rejonu luku, a nie wyłącznie przez podobieństwo kształtu. Belka technologiczna jest w praktyce elementem wykorzystywanym w technologii montażu (np. do czasowego usztywnienia, utrzymania geometrii, stabilizacji rozstawu lub jako element wsporczy w trakcie prac). Na rysunkach bywa pokazana w sposób pozwalający odróżnić ją od zasadniczych elementów nośnych docelowej konstrukcji.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Pokładnik ramowy – jest elementem wzmocnienia pokładu związanym z układem ram/usztywnień. Jego przebieg i przyporządkowanie do konstrukcji ramowej wskazują na element docelowy, a nie technologiczny. Mylenie wynika często z tego, że na przekrojach oba typy elementów mogą wyglądać "belkowo".
  • Pokładnik końcowy luku – to element obramowania luku na jego końcu (w strefie zakończenia otworu). Jeżeli strzałka wskazuje element pełniący rolę technologicznego usztywnienia/łącznika w trakcie montażu, to nie jest to pokładnik końcowy, który definiuje geometrię krawędzi luku jako część docelowej konstrukcji.
  • Zrębnica luku ładunkowego – zrębnica jest charakterystycznym elementem obramowania otworu (coaming), stanowiącym stały detal konstrukcyjny luku. Zwykle rozpoznaje się ją jako element biegnący wzdłuż krawędzi luku i współpracujący z poszyciem/pokładem. Wybór tej odpowiedzi bywa skutkiem automatycznego skojarzenia "rejon luku = zrębnica", bez sprawdzenia czy wskazany detal faktycznie jest obramowaniem.

Wskazówka egzaminacyjna: przy pytaniach "strzałką oznaczono" warto przeanalizować, czy element jest docelową częścią konstrukcji (pokładnik, zrębnica), czy elementem technologicznym używanym do prowadzenia montażu i utrzymania wymiarów. Pomaga też porównanie: czy detal "zamyka" krawędź otworu luku (wtedy częściej jest to element obramowania), czy raczej łączy/usztywnia na czas prac.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest belka technologiczna w budowie kadłuba?
Belka technologiczna to element stosowany głównie na potrzeby procesu wykonania lub montażu (technologii), np. do czasowego usztywnienia, utrzymania geometrii albo podparcia. Odróżnia się ją od elementów docelowych tym, że jej rola wynika z organizacji prac, a nie z finalnego układu nośnego.
Jak odróżnić belkę technologiczną od pokładnika na rysunku?
Sprawdź funkcję i położenie: pokładnik jest elementem docelowego wzmocnienia pokładu i zwykle "wpisuje się" w stały układ usztywnień. Belka technologiczna częściej ma charakter pomocniczy (usztywnienie/łącznik) i wynika z technologii montażu, a nie z obramowania lub wzmocnień pokładu.
Co to jest zrębnica luku ładunkowego?
Zrębnica luku (obramowanie otworu) jest stałym elementem konstrukcyjnym biegnącym wzdłuż krawędzi luku. Jej zadaniem jest usztywnienie i ukształtowanie obwodu otworu oraz współpraca z pokładem i innymi wzmocnieniami. Nie jest to element "na czas montażu", lecz część finalnej konstrukcji.
Dlaczego pokładnik końcowy luku to nie to samo co zrębnica?
Pokładnik końcowy luku odnosi się do wzmocnienia w strefie zakończenia otworu (na jego "końcu"), natomiast zrębnica dotyczy obramowania krawędzi luku jako takiego. Uczniowie mylą te pojęcia, bo oba występują w rejonie luku, ale pełnią inną rolę i mają inny przebieg w konstrukcji.
Jakie błędy najczęściej popełnia się w pytaniach "strzałką oznaczono"?
Najczęściej wybiera się nazwę "na skojarzenie" (np. skoro obok jest luk, to "zrębnica"), bez analizy funkcji elementu. Inny błąd to ocenianie tylko po kształcie przekroju, ignorując układ konstrukcyjny. Pomaga zatrzymanie się i porównanie: czy element jest docelowy czy technologiczny.
Jaką funkcję pełnią pokładniki w konstrukcji kadłuba?
Pokładniki są elementami wzmocnienia pokładu i przenoszenia obciążeń w układzie konstrukcyjnym (w zależności od rozwiązania: w układzie ramowym lub wzdłużnym). W praktyce wpływają na sztywność pokładu i rozkład sił. To elementy stałe konstrukcji, a nie detale wynikające wyłącznie z technologii montażu.
Kiedy w praktyce stosuje się elementy technologiczne przy montażu kadłuba?
Elementy technologiczne stosuje się wtedy, gdy trzeba utrzymać geometrię sekcji, rozstaw wzmocnień lub stabilność podczas spawania i pasowania. Mogą pełnić rolę tymczasowych usztywnień, ściągów lub podpór. Po zakończeniu danego etapu prac mogą zostać usunięte lub zastąpione elementami docelowymi.
Dlaczego sama lokalizacja przy luku nie wystarcza do wyboru odpowiedzi?
W rejonie luku występuje wiele elementów o podobnym wyglądzie na przekrojach (obramowania, wzmocnienia, detale montażowe). Sama bliskość luku nie mówi jeszcze, czy detal jest częścią obramowania (zrębnica), wzmocnieniem pokładu (pokładnik), czy elementem technologicznym. Kluczowa jest rola i przebieg elementu.
Jak przygotować się do rozpoznawania elementów kadłuba na rysunkach?
Ćwicz na wielu przykładach rysunków: przekroje, rzuty i detale w rejonie luku. Ucz się nazw w powiązaniu z funkcją (co przenosi obciążenia, co obramowuje otwór, co jest pomocnicze). Dobrą metodą jest robienie własnych notatek: "nazwa – gdzie występuje – po czym poznać".
Czy na egzaminie trzeba znać różnice między układem ramowym a wzdłużnym?
W praktyce warto je rozróżniać, bo nazwy typu "pokładnik ramowy" odnoszą się do koncepcji usztywnienia. Nawet jeśli pytanie dotyczy jednego detalu, zrozumienie układu konstrukcyjnego ułatwia identyfikację elementu na rysunku. Skup się na roli elementu w przenoszeniu obciążeń i jego przebiegu.
info

Około 50% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Belka technologiczna to element pomocniczy/stabilizujący stosowany w procesie montażu lub technologii wykonania, rozpoznawalny na rysunku po usytuowaniu i funkcji względem otworu luku."

Materiały:

  • Podręczniki i skrypty z budowy okrętów dotyczące konstrukcji kadłuba i nazewnictwa elementów
  • Albumy/atlasy rysunków konstrukcyjnych kadłuba (wręgi, pokładniki, zrębnice, elementy luku)
  • Instrukcje zakładowe i słowniki terminologii okrętowej używane w danej stoczni
