KWALIFIKACJA MEP2 - CZERWIEC 2014

PYTANIE NR 37.

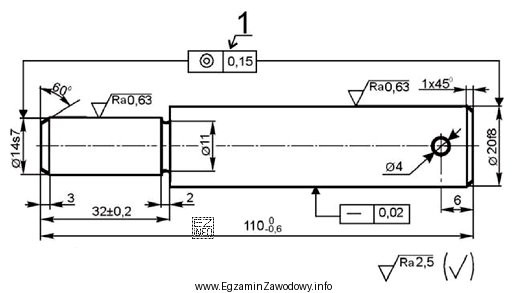

Na przedstawionym rysunku wałka znajduje się oznaczenie 1, które dotyczy tolerancji
Ilustracja przedstawia techniczny rysunek wałka, który jest częścią egzaminu zawodowego dla technika optyka w kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W rysunku technicznym tolerancje geometryczne rozpoznaje się po symbolu w ramce tolerancji. Oznaczenie przypisane do numeru 1 odpowiada tolerancji współosiowości, stosowanej dla elementów obrotowych (np. czopów wałka), aby oś jednej powierzchni była zgodna z osią odniesienia.

Pełne wyjaśnienie:

Pytanie sprawdza umiejętność identyfikacji symbolu tolerancji geometrycznej na rysunku wałka. W praktyce (np. w montażu i naprawie elementów precyzyjnych) takie oznaczenia mówią, jak dokładnie mają być względem siebie ustawione powierzchnie współpracujące, aby ograniczyć bicie, drgania i nierównomierne zużycie.

Współosiowość jest tolerancją położenia – dotyczy zgodności osi elementów obrotowych (np. czopa, otworu, powierzchni walcowej) z osią odniesienia ustaloną bazami. Jeśli na rysunku przy numerze 1 widnieje symbol współosiowości, poprawną odpowiedzią jest "współosiowości".

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Prostopadłość dotyczy utrzymania kąta 90° między osią/płaszczyzną a bazą. Jest typowa np. dla czoła wałka względem osi, ale ma inny symbol i inny sens funkcjonalny.
  • Równoległość wymaga, aby oś lub powierzchnia przebiegała równolegle do bazy. Stosuje się ją np. dla prowadnic lub powierzchni płaskich; dla wałka może wystąpić, ale jest to inna relacja niż zgodność osi.
  • Walcowatość jest tolerancją kształtu – opisuje, jak bardzo powierzchnia walcowa odbiega od idealnego walca, niezależnie od bazy. Nie dotyczy bezpośrednio relacji osi do osi odniesienia, więc nie zastępuje współosiowości.

Wskazówka egzaminacyjna: najpierw rozpoznaj, czy pytanie dotyczy tolerancji kształtu (bez baz) czy położenia (z odniesieniem do osi/bazy). To ogranicza ryzyko automatycznego wyboru "walcowatości" tylko dlatego, że elementem jest wałek.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Tolerancja współosiowości określa, jak blisko siebie mają leżeć osie dwóch elementów obrotowych (np. dwóch czopów wałka) względem osi odniesienia wyznaczonej bazą. Stosuje się ją, aby ograniczyć bicie i zapewnić prawidłową pracę łożysk oraz współpracujących części.
Walcowatość to tolerancja kształtu – dotyczy jakości samej powierzchni walcowej i zwykle nie wymaga bazy. Współosiowość to tolerancja położenia – mówi o relacji osi do osi odniesienia (bazy). Na rysunku kluczowe jest rozpoznanie symbolu w ramce tolerancji.
Jeśli czopy wałka nie są współosiowe, pojawia się dodatkowe bicie i obciążenia poprzeczne. Skutkiem mogą być drgania, szybsze zużycie łożysk, hałas oraz problemy z montażem. W mechanice precyzyjnej (także w podzespołach optycznych) współosiowość wpływa na stabilność i powtarzalność działania układu.
W praktyce używa się m.in. czujnika zegarowego (pomiar bicia na pryzmach lub w kłach), sprawdzianów, a w pomiarach precyzyjnych także maszyn współrzędnościowych (CMM). Wybór metody zależy od wymaganej dokładności, długości wałka i sposobu zdefiniowania bazy na rysunku.
Prostopadłość kontroluje, czy dana powierzchnia (np. czoło wałka) jest ustawiona pod kątem 90° do osi/bazy. Stosuje się ją, gdy ważne jest prawidłowe przyleganie powierzchni czołowej lub ustawienie elementu w zespole. To inny warunek niż zgodność osi dwóch powierzchni walcowych.
Równoległość częściej dotyczy elementów, gdzie kluczowe jest prowadzenie lub ustawienie powierzchni w stałym kierunku względem bazy, np. rowków, płaszczyzn ustalających, prowadnic. Dla typowych czopów łożyskowych ważniejsza jest relacja osi do osi (współosiowość) niż "równoległość osi" jako taka.
Nie zawsze. Numer może odnosić się do opisu w legendzie, listy uwag, pozycji technologicznej lub konkretnego elementu opisu na rysunku. W zadaniach egzaminacyjnych zwykle jest to odsyłacz do wybranego symbolu lub ramki tolerancji, dlatego trzeba spojrzeć, do czego dokładnie prowadzi oznaczenie.
Najpierw rozpoznaje się symbol (rodzaj tolerancji), potem wartość tolerancji, a następnie ewentualne odniesienia do baz (litery baz). Dla tolerancji położenia i orientacji bazy są kluczowe, bo mówią, względem czego ocenia się cechę. Bez tej analizy łatwo pomylić pojęcia o podobnym zastosowaniu.
Najczęstsze pomyłki to: wybór tolerancji "pasującej do kształtu" (np. walcowatość dla wałka) bez sprawdzenia symbolu, mylenie tolerancji kształtu z tolerancjami położenia oraz ignorowanie baz. Pomaga nawyk: symbol → wartość → bazy → dopiero interpretacja funkcjonalna.
Najlepiej uczyć się na krótkich zestawach: symbol + nazwa + przykład zastosowania. Dobrą praktyką jest też "mapa" podziału na: kształt, orientację, położenie i bicie. Na egzaminie najpierw identyfikuj symbol w ramce, a dopiero potem łącz go z typowym zastosowaniem elementu (wałek, płaszczyzna, otwór).
info

Około 50% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "W rysunku technicznym tolerancje geometryczne rozpoznaje się po symbolu w ramce tolerancji."

Źródła:

  • ISO 1101:2017, Geometrical product specifications (GPS) — Geometrical tolerancing — Tolerances of form, orientation, location and run-out
  • ISO 5459:2011, Geometrical product specifications (GPS) — Datums and datum-systems
  • ISO 14405-1:2016, Geometrical product specifications (GPS) — Dimensional tolerancing — Part 1: Linear sizes

Materiały:

  • Normy GPS/GD&T dotyczące tolerancji geometrycznych (materiały szkoleniowe do ISO 1101)
  • Podręczniki z rysunku technicznego maszynowego (dział: tolerancje geometryczne)
  • Zestawy zadań egzaminacyjnych z interpretacji oznaczeń na rysunkach
