Presostat różnicy ciśnień oznaczany symbolem Δp jest elementem automatyki HVAC, który reaguje na różnicę ciśnień pomiędzy dwoma punktami instalacji. Kluczowe jest nie tylko samo oznaczenie Δp, ale też miejsce wpięcia przewodów pomiarowych na schemacie.

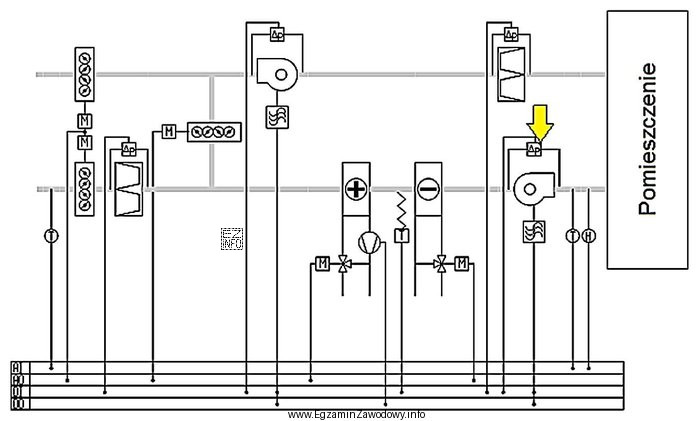

W tym zadaniu symbol Δp jest wpięty równolegle do wentylatora w kanale nawiewnym (dolny kanał, z elementami obróbki powietrza, takimi jak nagrzewnica i chłodnica). Taki montaż oznacza, że presostat porównuje ciśnienie przed i za wentylatorem nawiewnym. Gdy wentylator pracuje, pojawia się określona różnica ciśnień; gdy przestaje pracować (awaria, zatrzymanie), Δp spada i automatyka może zgłosić alarm lub zablokować pracę innych elementów.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "filtra na wywiewie powietrza" – presostat filtra zwykle mierzy spadek ciśnienia na filtrze (punkty przed i za filtrem). Tutaj Δp nie jest przypisany do filtra w kanale wywiewnym, tylko do wentylatora w kanale nawiewnym.
- "wentylatora wywiewu powietrza" – na schemacie jest też tor wywiewny, ale wskazany element Δp znajduje się przy wentylatorze w torze nawiewnym, więc nie monitoruje wywiewu.
- "filtra na nawiewie powietrza" – mimo że filtr występuje w torze nawiewnym, sposób wpięcia Δp (równolegle do wentylatora) wskazuje na kontrolę pracy wentylatora, a nie stopnia zabrudzenia filtra.
Wskazówka egzaminacyjna: gdy widzisz Δp, zawsze sprawdź, do jakiego elementu jest "przerzucony" pomiar (przed/za). To najpewniejszy sposób odróżnienia presostatu wentylatora od presostatu filtra oraz rozstrzygnięcia, czy dotyczy nawiewu czy wywiewu.
