KWALIFIKACJA MOT2 - CZERWIEC 2018

Wyjaśnienie poprawnej odpowiedzi:

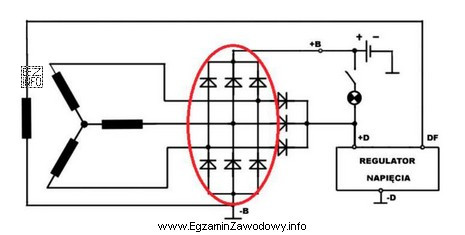

Na schemacie czerwoną elipsą zaznaczono element składający się z czterech diod ułożonych w konfiguracji umożliwiającej prostowanie prądu przemiennego na prąd stały, co jest charakterystyczne dla mostka prostowniczego w alternatorze. Układ ten nie jest układem Graetza, gdyż układ Graetza to inna nazwa mostka prostowniczego, ale w kontekście pytania dotyczącego alternatora, odpowiedź "układ Graetza" jest niepoprawna. Diody obwodu wzbudzenia oraz szczotki regulatora napięcia to inne komponenty alternatora, które nie są zaznaczone na schemacie.
