W instalacji gazowej na schematach rozróżnia się kilka typowych elementów, które łatwo pomylić, jeśli patrzy się wyłącznie na położenie linii, a nie na jej funkcję.

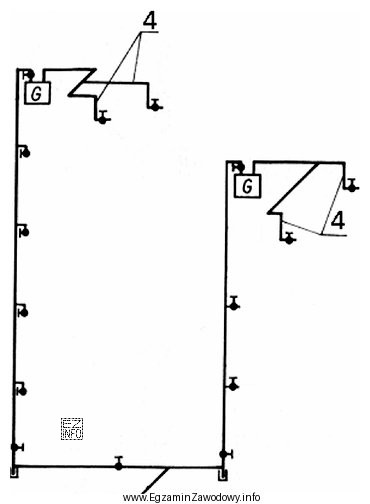

Podłączenie to końcowy odcinek instalacji prowadzący od przewodu rozprowadzającego do konkretnego odbiornika (np. kuchenki, kotła) albo do miejsca przyłączenia urządzenia. W praktyce jest to fragment "doprowadzający gaz do urządzenia" i dlatego na schematach zwykle występuje blisko symbolu odbiornika lub w miejscu, gdzie instalacja kończy się przy punkcie poboru.
Pion gazowy oznacza odcinek biegnący w pionie, którego zadaniem jest zasilanie kolejnych kondygnacji (rozprowadzenie w górę/dół budynku). To element "magistralny" w budynku, a nie krótkie przyłącze do pojedynczego urządzenia.
Przewód wejściowy od gazomierza i przewód wyjściowy od gazomierza odnoszą się do odcinków bezpośrednio związanych z gazomierzem: jeden doprowadza gaz do gazomierza, drugi odprowadza gaz dalej do instalacji wewnętrznej. Najczęstsza pomyłka wynika z automatycznego kojarzenia każdego przewodu obok gazomierza jako "wejścia" albo "wyjścia" bez sprawdzenia kierunku zasilania i miejsca, do którego przewód prowadzi.
W tego typu pytaniach kluczowe jest więc rozpoznanie, czy wskazany element jest fragmentem rozprowadzenia w budynku (pion), fragmentem przyrządowym przy liczniku (wejściowy/wyjściowy), czy końcowym połączeniem do odbiornika (podłączenie).
