KWALIFIKACJA INF2 - CZERWIEC 2021

PYTANIE NR 10.

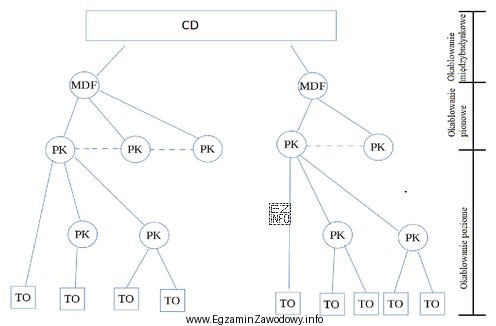

Na przedstawionym schemacie logicznym sieci ujęto
Ilustracja przedstawia schemat logiczny sieci telekomunikacyjnej, który jest częścią pytania egzaminacyjnego związanego z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie należy zidentyfikować elementy oznaczone jako TO (Telecommunications Outlet), czyli gniazda telekomunikacyjne końcowe.
Zliczenie kwadratów TO w czterech grupach (2 + 2 + 1 + 4) daje łącznie 9, więc poprawna jest odpowiedź o 9 gniazdach.

Pełne wyjaśnienie:

W schematach okablowania strukturalnego stosuje się hierarchiczne oznaczenia elementów dystrybucji. Kluczowe jest rozróżnienie punktów pośrednich (dystrybucyjnych) od punktów końcowych dla użytkownika.

TO (Telecommunications Outlet) oznacza gniazdo telekomunikacyjne – fizyczny punkt zakończenia okablowania poziomego, do którego podłącza się urządzenie końcowe (np. komputer, telefon VoIP). Na schemacie TO są przedstawione jako elementy na najniższym poziomie drzewa.

Jak dojść do poprawnej odpowiedzi?

  • Najpierw znajdź wszystkie symbole TO (na dole schematu).
  • Zlicz je gałąź po gałęzi, aby nie pominąć żadnego odgałęzienia.
  • W widocznych grupach znajduje się odpowiednio: 2, 2, 1 oraz 4 elementy TO.
  • Suma: 2 + 2 + 1 + 4 = 9.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • 2 kampusowe punkty dystrybucyjne – na schemacie kampusowy punkt dystrybucyjny (CD) jest jeden (na szczycie). To inny typ elementu niż TO i inna warstwa hierarchii.
  • 4 kondygnacyjne punkty dostępowe – punkty piętrowe/kondygnacyjne (PK) są elementami pośrednimi, a pytanie dotyczy liczby gniazd (TO). Nawet jeśli PK można policzyć, nie odpowiada to treści pytania.
  • 7 budynkowych punktów dystrybucyjnych – budynkowe punkty dystrybucyjne (MDF) są na wyższym poziomie niż TO; na ilustracji widoczne są dwa MDF, nie siedem.

W praktyce poprawne odczytanie liczby TO pozwala oszacować maksymalną liczbę stanowisk roboczych oraz zweryfikować kompletność projektu sieci LAN. Najczęstszy błąd to mylenie TO z punktami dystrybucyjnymi (CD/MDF/PK) lub pomijanie jednej z grup podczas zliczania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
TO (Telecommunications Outlet) to gniazdo telekomunikacyjne końcowe, czyli punkt, do którego użytkownik podłącza urządzenie (np. komputer) kablem patchcord. TO jest zwykle na najniższym poziomie schematu i jest zakończeniem okablowania poziomego.
Najlepiej liczyć gałąź po gałęzi: znajdź wszystkie symbole TO (na dole), a następnie zlicz je w każdej grupie osobno i na końcu dodaj. Taka metoda zmniejsza ryzyko pominięcia jednej odnogi drzewa.
TO to punkt końcowy dla użytkownika, natomiast PK i MDF to punkty pośrednie (dystrybucyjne), gdzie zwykle są szafy/patch panele i przełączniki. Mylenie ich prowadzi do policzenia niewłaściwych elementów i błędnej interpretacji projektu sieci.
CD (Campus Distributor) to kampusowy punkt dystrybucyjny – nadrzędny element w hierarchii, który łączy część międzybudynkową z dystrybucją w budynkach. Na schemacie jest zwykle na samej górze (początek struktury).
Najczęściej wyróżnia się: okablowanie międzybudynkowe (CD–MDF), okablowanie pionowe (MDF–PK) oraz okablowanie poziome (PK–TO). Te warstwy porządkują projekt i ułatwiają lokalizowanie miejsca awarii.
Liczba TO wyznacza zwykle maksymalną liczbę punktów przyłączeniowych dla użytkowników w danej części instalacji. W praktyce jedno TO może odpowiadać jednemu stanowisku (lub usłudze), więc policzenie TO pomaga oszacować skalę sieci i potrzeby sprzętowe.
Nie. Linie przerywane między PK zwykle oznaczają połączenia rezerwowe/redundancję albo dodatkowe relacje między punktami dystrybucyjnymi. Liczba TO wynika z liczby końcowych gniazd, niezależnie od tego, jak są spięte punkty pośrednie.
Najczęstsze błędy to: liczenie złego typu elementów (np. PK zamiast TO), pominięcie jednej grupy przy zliczaniu oraz liczenie "na oko" bez systematyki. Warto liczyć od lewej do prawej lub gałęziami, zawsze według tego samego klucza.
MDF to budynkowy punkt dystrybucyjny (wyższa warstwa, bliżej CD), a PK to punkt piętrowy/kondygnacyjny (niższa warstwa, bliżej TO). Na schemacie MDF zwykle łączy się "w dół" do kilku PK, a PK "w dół" do wielu TO.
Ćwicz rozpoznawanie oznaczeń (CD, MDF, PK, TO), czytaj schematy warstwowo (od góry do dołu) i wykonuj krótkie zliczenia "kontrolne". Pomaga też przeanalizowanie kilku przykładowych projektów LAN z dokumentacji technicznej i opisów warstw okablowania.
info

Około 68% zdających odpowiada poprawnie na to pytanie. średnie

Źródła:

  • Wikipedia: Structured cabling – https://en.wikipedia.org/wiki/Structured_cabling (dostęp: 2026-02-18)
  • CommScope (SYSTIMAX): Structured Cabling Systems (materiały informacyjne) – https://www.commscope.com/insights/blog/structured-cabling/ (dostęp: 2026-02-18)
  • Fluke Networks: Structured Cabling (baza wiedzy) – https://www.flukenetworks.com/knowledge-base/cabling-101/structured-cabling (dostęp: 2026-02-18)

Materiały:

  • Materiały dydaktyczne z zakresu okablowania strukturalnego (topologie, oznaczenia CD/MDF/FD/TO)
  • Dokumentacje i przykładowe projekty sieci LAN dla budynków (schematy logiczne i fizyczne)
  • Poradniki producentów dotyczące structured cabling i elementów pasywnych (punkty dystrybucyjne, gniazda, patch panele)
