Oscyloskop można opisać poprzez bloki funkcjonalne, które współpracują, aby na ekranie uzyskać wykres napięcia w funkcji czasu. Jednym z kluczowych bloków jest generator podstawy czasu. Jego zadaniem jest wytworzenie przebiegu (najczęściej piłokształtnego lub równoważnego sygnału sterującego), który następnie powoduje odchylanie poziome wiązki lub przetwarzanie próbek tak, aby oś pozioma odpowiadała upływowi czasu.
Dlaczego "generator podstawy czasu" jest poprawny?

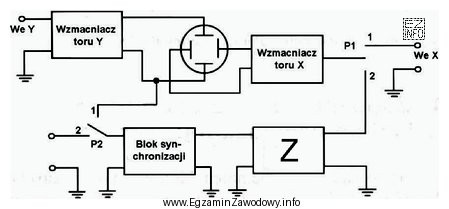

Jeśli na schemacie blokowym dany fragment odpowiada za wytwarzanie sygnału sterującego ruchem w osi X lub jest opisany jako część toru czasu, to właściwą nazwą funkcjonalną jest właśnie generator podstawy czasu. Bez tego bloku obraz byłby "ściśnięty" w jednym miejscu lub nie następowałoby stabilne przesuwanie przebiegu po ekranie.
- Linia opóźniająca – to element spotykany w niektórych oscyloskopach (zwłaszcza analogowych), używany do opóźnienia sygnału w torze pionowym tak, by wyzwalanie i początek przebiegu były dobrze widoczne. Nie jest jednak źródłem przebiegu czasowego dla osi X.
- Dzielnik napięcia – jest typowy dla toru wejściowego (tłumik/attenuator). Odpowiada za dobór zakresu (V/div) i dopasowanie sygnału, a nie za tworzenie osi czasu.
- Odchylanie – to pojęcie szersze (blok realizujący odchylanie w pionie lub poziomie). W klasycznym podziale generator podstawy czasu jest odrębnym blokiem, który dostarcza sygnał do układu odchylania poziomego; dlatego nie należy mylić "układu odchylania" z "generatorem podstawy czasu".
Wskazówka egzaminacyjna: gdy pojawia się schemat blokowy oscyloskopu, szukaj relacji: podstawa czasu → odchylanie poziome oraz tłumik/wejście → wzmacniacz pionowy → odchylanie pionowe. To pomaga szybko przypisać nazwę funkcji do właściwego bloku.
