KWALIFIKACJA ELE10 - STYCZEŃ 2016



PYTANIE NR 1.

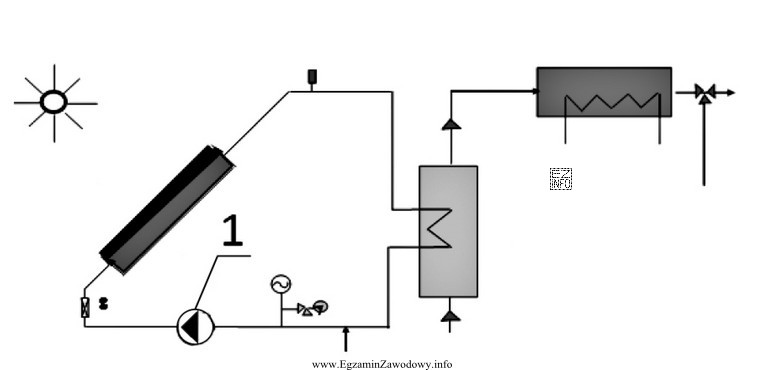

Na przedstawionym schemacie pośredniego przygotowania ciepłej wody użytkowej cyfrą 1 oznaczono
Na przedstawionym schemacie pośredniego przygotowania ciepłej wody uż
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym schemacie pośredniego przygotowania ciepłej wody użytkowej cyfrą 1 oznaczono pompę cyrkulacyjną. Symbol graficzny oznaczony cyfrą 1 przedstawia charakterystyczny okrąg z trójkątem wewnątrz, co jest powszechnie stosowanym oznaczeniem pompy cieczy w schematach instalacji. Pompa cyrkulacyjna jest kluczowym elementem systemu, odpowiedzialnym za wymuszenie obiegu wody w instalacji, co zapewnia stałą dostępność ciepłej wody użytkowej w punktach poboru. Jej umiejscowienie na schemacie jest typowe dla układów cyrkulacji ciepłej wody użytkowej.
