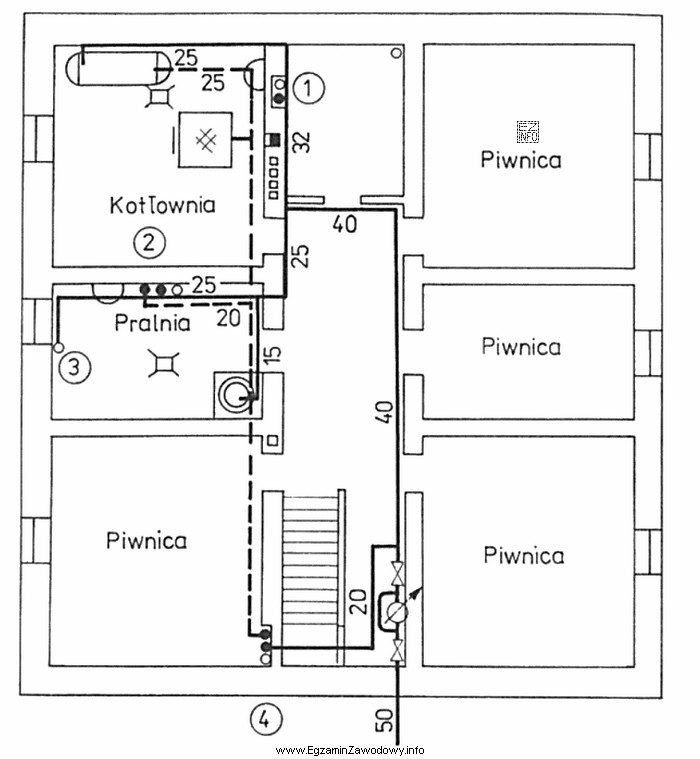

W tego typu zadaniach kluczowa jest umiejętność czytania schematów instalacji wodociągowych. Pytanie dotyczy konkretnego odcinka: przewodu doprowadzającego zimną wodę użytkową do pionu nr 1. Na schemacie instalacji średnice są zwykle podane jako liczby (w milimetrach) przy odcinkach przewodów albo w zestawieniu/legendzie, a poprawna odpowiedź wynika z odczytu oznaczenia przypisanego do właściwego przewodu.
Odpowiedź "32 mm" jest poprawna, ponieważ odpowiada średnicy oznaczonej na schemacie dla przewodu zasilającego pion nr 1 (odcinek doprowadzający ZWU do pionu). W praktyce egzaminacyjnej sprawdza to, czy zdający potrafi:
- rozpoznać, gdzie na schemacie jest pion nr 1,
- odróżnić przewód doprowadzający (zasilający pion) od odgałęzień i podejść,
- odczytać właściwą wartość średnicy z opisu danego odcinka.
Dlaczego pozostałe odpowiedzi są błędne? "25 mm" może być typową średnicą dla innego fragmentu rozprowadzenia (np. odcinka głównego lub innego pionu) i bywa wybierana przez osoby, które nie prześledzą dokładnie przebiegu przewodu. "15 mm" jest często spotykana przy podejściach do punktów czerpalnych, więc bywa wskazywana na zasadzie skojarzenia, a nie odczytu. "40 mm" to wartość, która może występować na zasilaniach o większym przepływie, ale tu nie odpowiada oznaczeniu dla wskazanego przewodu na schemacie.
Wskazówka egzaminacyjna: zanim wybierzesz średnicę, zaznacz palcem/na brudno początek odcinka (zasilanie ZWU) i prześledź trasę aż do pionu nr 1, a dopiero potem odczytaj liczbę przypisaną do tego odcinka. Unikniesz w ten sposób pomyłki wynikającej z podobnego ułożenia przewodów na rysunku.
