KWALIFIKACJA INF1 - CZERWIEC 2014 (test 2)



PYTANIE NR 33.

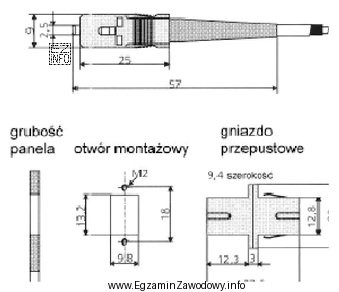

Na rysunkach przedstawiono budowę światłowodowego złącza typu
Ilustracja przedstawia schemat budowy światłowodowego złącza typu SC, używanego w telekomunikacji.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącze SC rozpoznaje się po charakterystycznym, zwykle prostokątnym korpusie oraz mechanizmie zatrzaskowym typu push-pull (wtyk "wciska się" i wyciąga bez odkręcania). Dla porównania FC ma mocowanie gwintowane, LC jest mniejsze, a E2000 ma inną konstrukcję z zabezpieczeniem czoła ferruli.

Pełne wyjaśnienie:

Złącza światłowodowe rozróżnia się głównie po konstrukcji korpusu i sposobie blokowania w adapterze. Odpowiedź "SC" jest poprawna, gdy na rysunku widać typowy kształt złącza SC: masywniejszy, najczęściej prostokątny korpus oraz zatrzask push-pull, dzięki któremu wtyk wkłada się i wyjmuje ruchem osiowym (bez odkręcania i bez bagnetu).

Dlaczego pozostałe odpowiedzi nie pasują:

  • "LC" – złącze LC jest konstrukcyjnie podobne ideą do SC (też często push-pull), ale jest wyraźnie mniejsze (miniaturowe). W praktyce na rysunkach/zdjęciach odróżnia je smuklejszy, mniejszy korpus oraz częste występowanie w układzie duplex.
  • "FC" – złącze FC ma typowe mocowanie gwintowane (nakrętka/kołnierz do dokręcenia). Jeżeli na rysunku nie ma elementu skręcanego, tylko wtyk wciskany na zatrzask, to nie jest FC.
  • "E2000" – to złącze ma inną, charakterystyczną konstrukcję (często z elementami ochronnymi czoła złącza). Jeśli rysunek pokazuje prosty zatrzaskowy korpus bez takich rozwiązań, wybór E2000 jest nieuzasadniony.

Wskazówka egzaminacyjna: najpierw ustal rodzaj blokady (gwint/bagnet/zatrzask), potem dopiero porównuj wielkość korpusu. To ogranicza zgadywanie i minimalizuje pomyłki między SC i LC.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze światłowodowe SC?
Złącze SC to popularny typ wtyku światłowodowego identyfikowany po prostokątnym korpusie i zatrzasku typu push-pull. W praktyce spotyka się je w patchcordach, przełącznicach i urządzeniach transmisyjnych, gdzie liczy się szybkie wpinanie i wypinanie bez odkręcania.
Jak rozpoznać złącze SC na rysunku lub zdjęciu?
Szukaj cech: większy, kanciasty (zwykle prostokątny) korpus oraz sposób mocowania na zatrzask – wtyk wkłada się i wyjmuje ruchem osiowym. Brak gwintu i brak bagnetu zwykle wyklucza złącza typu FC.
Jaka jest różnica między złączem SC a LC?
Najprostsza różnica to rozmiar: LC jest wyraźnie mniejsze (miniaturowe), a SC większe. Oba mogą działać na zasadzie zatrzasku, dlatego w zadaniach egzaminacyjnych warto oceniać proporcje korpusu i charakterystyczne elementy obudowy, nie tylko sam fakt "wciskania".
Dlaczego złącze FC jest łatwe do odróżnienia od SC?
FC ma mocowanie gwintowane: zwykle widoczna jest nakrętka/element do dokręcania. SC jest typowo push-pull na zatrzask i nie wymaga wkręcania. Jeśli na rysunku widać gwint lub nakrętkę, wybór FC jest bardziej prawdopodobny niż SC.
Czy złącze E2000 wygląda podobnie do SC?
Może być mylące dla początkujących, ale E2000 ma charakterystyczne rozwiązania konstrukcyjne (często elementy ochronne czoła złącza). W porównaniu do prostego korpusu SC, E2000 zwykle ma bardziej złożony kształt i mechanikę. Na egzaminie szukaj tych wyróżników, a nie samej "kostki".
Jakie typy złączy światłowodowych najczęściej spotyka monter telekomunikacyjny?
W praktyce instalatorskiej często spotyka się SC i LC (patchcordy, przełącznice), a także inne typy zależnie od sieci i urządzeń. Na egzaminie INF.1 kluczowe jest rozpoznawanie złączy po budowie oraz dopasowanie do adapterów i urządzeń, aby uniknąć niekompatybilnych połączeń.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu SC i LC?
Najczęstszy błąd to kierowanie się samą nazwą lub "pierwszym skojarzeniem" zamiast analizą rysunku. Drugi błąd to ignorowanie skali (LC jest mniejsze). Pomaga prosta procedura: sprawdź blokadę (gwint/bagnet/zatrzask), potem porównaj gabaryty korpusu.
Czy pytania o typ złącza wymagają znajomości ferruli 1,25 mm i 2,5 mm?
Czasem tak, ale zwykle wystarczy rozpoznanie konstrukcji. Wiedza o średnicach ferruli pomaga, gdy zdjęcie jest szczegółowe: złącza mniejsze (np. LC) kojarzy się z inną rodziną gabarytową niż większe (np. SC/FC). Na rysunkach uproszczonych kluczowe są kształt i mechanizm mocowania.
Gdzie w sieci światłowodowej spotyka się złącza SC?
Złącza SC można spotkać w przełącznicach światłowodowych, punktach dystrybucyjnych oraz na patchcordach łączących urządzenia transmisyjne. Dla montera ważne jest szybkie i poprawne dopasowanie wtyku do adaptera (SC do adaptera SC), aby nie uszkodzić elementów złącza.
Jak przygotować się do egzaminu INF.1 z rozpoznawania złączy światłowodowych?
Najlepiej uczyć się na zdjęciach i realnych przykładach: porównuj SC/LC/FC/E2000 obok siebie i zapisuj różnice (blokada, kształt, rozmiar). Dodatkowo przećwicz dopasowanie: złącze–adapter–gniazdo urządzenia. To typ kompetencji praktycznej często sprawdzany w zadaniach egzaminacyjnych.
info

To pytanie poprawnie rozwiązuje 41% zdających egzamin. trudne

Według specjalistów z branży: "Złącze SC rozpoznaje się po charakterystycznym, zwykle prostokątnym korpusie oraz mechanizmie zatrzaskowym typu push-pull (wtyk "wciska się" i wyciąga bez odkręcania)."

Źródła:

  • The Fiber Optic Association (FOA) – "Fiber Optic Connectors" (opis typów złączy SC/LC/FC) https://www.thefoa.org/tech/ref/termination/connectors.html - dostęp 2026-02-27
  • FS.com – "Fiber Optic Connector Types" (porównanie SC/LC/FC i cech mechanicznych) https://community.fs.com/article/fiber-optic-connector-types.html - dostęp 2026-02-27
  • Wikipedia – "SC connector" (opis złącza SC i mechanizmu push-pull) https://en.wikipedia.org/wiki/SC_connector - dostęp 2026-02-27

Materiały:

  • Poradniki instalatorskie o złączach światłowodowych (SC/LC/FC/E2000) producentów osprzętu
  • Materiały szkoleniowe FOA dotyczące rodzajów złączy i ferrul
  • Karty katalogowe patchcordów i adapterów (opis mechanizmu zatrzasku i kompatybilności)
