KWALIFIKACJA TWO3 - CZERWIEC 2022



PYTANIE NR 3.

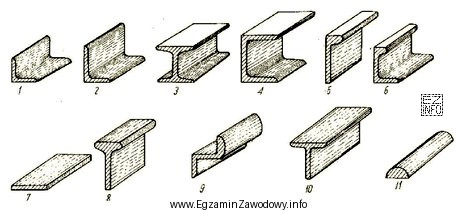

Na rysunkach przedstawiono kształtowniki stosowane w konstrukcji kadłuba, cyfrą 4 oznaczono
Ilustracja przedstawia różne rodzaje kształtowników stosowanych w konstrukcji kadłuba jednostek pływających.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Ceownik to kształtownik o przekroju otwartym przypominającym literę U/C: ma środnik i dwie równoległe półki po jednej stronie. Kątownik ma przekrój L, profil zamknięty tworzy obwód (np. prostokąt), a dwuteownik ma dwie półki po przeciwnych stronach środnika.

Pełne wyjaśnienie:

W konstrukcji kadłuba jednostek pływających stosuje się wiele typowych kształtowników, a ich poprawne rozpoznanie na rysunku technicznym jest niezbędne przy prefabrykacji i montażu.

Ceownik jest kształtownikiem otwartym: składa się ze środnika oraz dwóch półek znajdujących się po tej samej stronie środnika. W przekroju poprzecznym przypomina literę U albo C. Taka geometria odróżnia go od pozostałych opcji.

  • "kątownik" bywa mylony z ceownikiem, bo także jest otwarty, ale ma tylko dwie ścianki tworzące kąt prosty (przekrój L). Brakuje trzeciej ścianki odpowiadającej środnikowi/półce ceownika w układzie U.
  • "profil zamknięty" (np. rura, profil prostokątny) ma obwód zamknięty, czyli w przekroju nie widać szczeliny – ścianki tworzą pełną pętlę. Ceownik zawsze ma przekrój otwarty.
  • "dwuteownik równoległościenny" ma środnik i dwie półki, ale półki znajdują się po przeciwnych stronach środnika (kształt zbliżony do litery I/H). W ceowniku obie półki są po jednej stronie, co daje przekrój U/C.

Na egzaminie warto stosować prostą procedurę: najpierw ustalić, czy przekrój jest zamknięty czy otwarty, potem policzyć "ramiona/półki" i sprawdzić ich położenie względem środnika. To minimalizuje pomyłki wynikające z podobieństwa nazw i kształtów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest ceownik i jak wygląda jego przekrój?
Ceownik to kształtownik stalowy o przekroju otwartym, złożony ze środnika i dwóch półek po tej samej stronie. W przekroju przypomina literę U lub C. Dzięki temu łatwo odróżnić go od profili zamkniętych i od dwuteowników.
Jak odróżnić ceownik od kątownika na rysunku technicznym?
Kątownik ma przekrój w kształcie L (dwie ścianki pod kątem), a ceownik ma trzy ścianki tworzące kształt U/C. Najprościej: sprawdź, czy są dwie półki równoległe po jednej stronie środnika — wtedy to ceownik.
Dlaczego profil zamknięty nie jest ceownikiem?
Profil zamknięty tworzy w przekroju zamknięty obwód (np. prostokąt lub koło), czyli nie ma szczeliny. Ceownik jest profilem otwartym: w przekroju zawsze widać przerwę między końcami półek. To podstawowa cecha rozpoznawcza.
Jakie są typowe zastosowania ceowników w kadłubie statku?
Ceowniki mogą być stosowane jako elementy usztywniające i wzmacniające, np. w podłużnicach, wzmocnieniach lokalnych czy częściach wręg (zależnie od projektu). Kluczowe jest dopasowanie przekroju do obciążeń i do sposobu spawania oraz montażu w sekcji kadłuba.
Jak odróżnić ceownik od dwuteownika w przekroju?
Dwuteownik ma środnik i dwie półki po przeciwnych stronach środnika (kształt I/H). Ceownik ma dwie półki po tej samej stronie środnika (kształt U/C). Gdy półki są "symetrycznie" po obu stronach, nie jest to ceownik.
Czy na egzaminie wystarczy rozpoznać kształt, czy trzeba znać nazwy?
Trzeba umieć połączyć geometrię z nazwą, bo odpowiedzi są zwykle podane słownie. Sama intuicja "wygląda jak U" nie wystarczy, jeśli mylisz pojęcia. Najlepiej utrwalać: U/C = ceownik, L = kątownik, I/H = dwuteownik, obwód zamknięty = profil zamknięty.
Kiedy ceownik jest lepszy od profilu zamkniętego w konstrukcji?
To zależy od projektu i obciążeń, ale profil otwarty (ceownik) bywa korzystny, gdy liczy się łatwiejszy montaż/spawanie, dostęp do wnętrza przekroju i mniejsza masa przy określonej sztywności w jednym kierunku. Profil zamknięty często lepiej pracuje na skręcanie, ale nie zawsze jest wymagany.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu kształtowników?
Najczęstsze to: mylenie ceownika z kątownikiem (bo oba są otwarte), ignorowanie faktu "zamknięcia" przekroju oraz patrzenie tylko na nazwę, a nie na układ półek względem środnika. Pomaga metoda: najpierw "zamknięty czy otwarty?", potem "ile półek i gdzie są?".
Gdzie na rysunku technicznym szukać informacji o rodzaju profilu?
Informacje mogą być podane jako widok przekroju, opis w tabeli materiałowej lub oznaczenie w dokumentacji warsztatowej. W zadaniach egzaminacyjnych często kluczowy jest sam rysunek przekroju i numer wskazujący element, który trzeba nazwać.
Jak ćwiczyć rozpoznawanie ceowników przed egzaminem zawodowym?
Skuteczne jest łączenie trzech form nauki: rysunki przekrojów, realne próbki profili oraz krótkie testy z nazwami. Rób fiszki: z jednej strony kształt U/C, z drugiej "ceownik". Dodaj porównania z L (kątownik) i I (dwuteownik), aby ograniczyć pomyłki.
