Rozpoznawanie nakrętek na rysunku technicznym opiera się na cechach zewnętrznych, które są na tyle charakterystyczne, że pozwalają odróżnić typ elementu złącznego bez dodatkowych opisów.

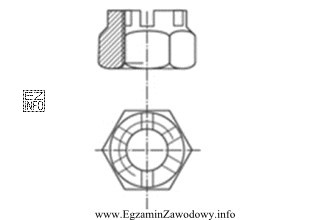

Odpowiedź "koronową" jest właściwa, gdy na rysunku widać nakrętkę z wycięciami w górnej części (tzw. "korona"). Taka geometria nie jest ozdobą – jej funkcją jest umożliwienie mechanicznego zabezpieczenia połączenia przed samoodkręceniem. W praktyce stosuje się ją w miejscach narażonych na drgania lub zmienne obciążenia, gdzie samo tarcie gwintu może nie wystarczyć.
Pozostałe odpowiedzi są błędne, bo opisują inne, łatwo rozpoznawalne formy:
- "radełkową" – nakrętka radełkowa ma na obwodzie radełkowanie (ząbkowanie) ułatwiające dokręcanie palcami; na rysunku powinna mieć wyraźnie zaznaczoną fakturę/rowkowanie.
- "motylkową" – ma dwa "skrzydełka" (wypusty) umożliwiające ręczne dokręcanie bez narzędzi; na rysunku to najbardziej rzucająca się w oczy cecha.
- "kwadratową" – ma zewnętrzny zarys kwadratu (cztery płaskie boki); na rysunku widok z góry lub z przodu wskazuje przekrój kwadratowy zamiast typowego sześciokąta.
Wskazówka egzaminacyjna: przy pytaniach "na rysunku przedstawiono…" zawsze szukaj jednego detalu różnicującego (nacięcia, skrzydełka, faktura radełka, kształt zarysu). To zwykle przesądza o poprawnej odpowiedzi.
