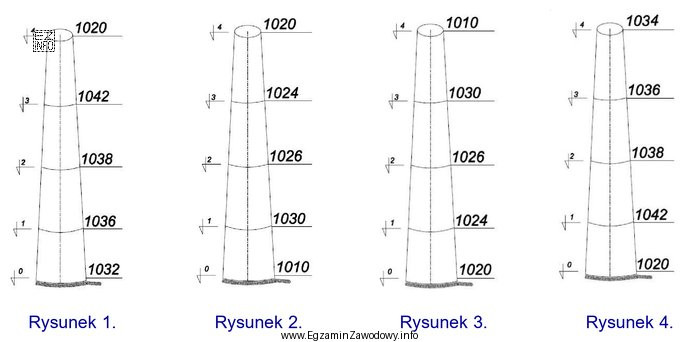

Badanie pionowości obiektu (np. komina) polega na ocenie, jak bardzo oś obiektu odbiega od pionu. W zadaniu dane są przedstawione jako odczyty z łaty na kolejnych poziomach obserwacyjnych. Każdy poziom obserwacyjny odpowiada określonej wysokości, na której wykonano odczyt.
Aby rozwiązać zadanie, trzeba:
- odnaleźć na każdym rysunku czwarty poziom obserwacyjny (ten sam numer poziomu, nie "czwarty od góry" jeśli rysunek jest inaczej opisany),
- dla tego poziomu ustalić wychylenie osi od pionu wynikające z odczytów,
- porównać wartości liniowe wychylenia, czyli wielkości odchyłek. W praktyce porównuje się zwykle wielkość odchylenia, więc istotna jest wartość bezwzględna (to, "jak duże" jest wychylenie), a nie sam znak odchyłki.
Odpowiedź "Na rysunku 4." jest poprawna, bo spośród czterech kominów to właśnie tam odchyłka osi od pionu na czwartym poziomie ma największą wielkość liniową.
Pozostałe propozycje są niepoprawne, ponieważ wskazują rysunki, na których na czwartym poziomie obserwacyjnym odchyłka jest mniejsza. Typowe pomyłki to: porównanie innego poziomu niż czwarty, odczytanie niewłaściwej wartości z łaty lub wybór odpowiedzi na podstawie "większej liczby" niepowiązanej bezpośrednio z wychyleniem osi.
Wskazówka egzaminacyjna: zawsze zaznacz sobie na brudno numer poziomu, z którego masz brać dane, i dopiero potem wykonaj porównanie między rysunkami – to ogranicza błędy nieuwagi.
