KWALIFIKACJA ELM6 - STYCZEŃ 2018



PYTANIE NR 24.

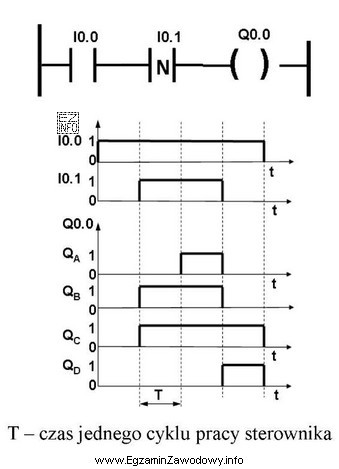

Na rysunkach przedstawiono program w języku LD, przebiegi czasowe na wejściach 10.0 i 10.1 oraz cztery różne sygnały QA, QB, QC, QD. Który z przedstawionych sygnałów sterownika jest prawidłowym sygnałem wyjścia Q0.0?
Na rysunkach przedstawiono program w języku LD, przebiegi czasowe
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Sygnał QD jest jedynym, który jest w stanie wysokim (1) tylko wtedy, gdy wejście 10.0 jest w stanie wysokim, a wejście 10.1 jest w stanie niskim, co jest zgodne z logiką działania sterownika przedstawionego na rysunku. Pozostałe sygnały QA, QB, QC nie odpowiadają tej logice, ponieważ są aktywowane w innych kombinacjach stanów wejść 10.0 i 10.1 lub mają inne czasy aktywacji.
