KWALIFIKACJA ELE5 - CZERWIEC 2018 (test 2)



PYTANIE NR 6.

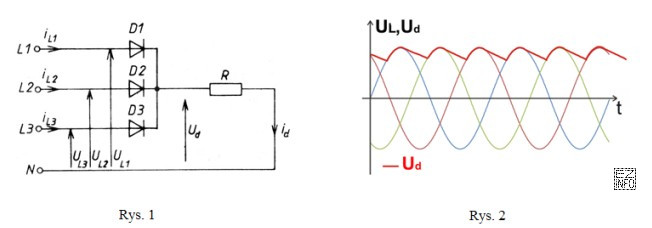

Na rysunku 1 przedstawiono schemat prostownika trójpulsowego w układzie podstawowym, na rysunku 2 przebiegi czasowe napięć fazowych zasilających ten prostownik oraz przebieg napięcia na obciążeniu rezystancyjnym Ud. Jaką modyfikację wprowadzono do układu prostownika, aby uzyskać kształt napięcia wyprostowanego Ud jak na rysunku?
Na rysunku 1 przedstawiono schemat prostownika trójpulsowego w układzie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na rysunku 2 widać, że przebieg napięcia wyprostowanego Ud jest wygładzony w porównaniu do typowego przebiegu napięcia dla prostownika trójpulsowego bez dodatkowych elementów. Dołączenie równolegle do obciążenia kondensatora o dużej pojemności powoduje, że kondensator ten magazynuje energię w momencie, gdy napięcie jest wyższe niż średnie, i oddaje ją, gdy napięcie spada poniżej średniej, co skutkuje wygładzeniem napięcia na obciążeniu.
