W górnictwie podziemnym podstawowym krokiem w rozpoznawaniu elementów na schemacie jest określenie, czy wyrobisko ma charakter pionowy, czy poziomy/korytarzowy oraz jaka jest jego funkcja.

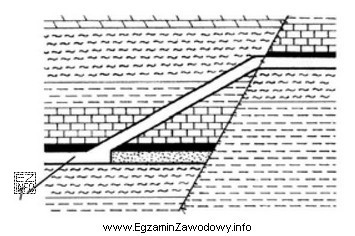

Chodnik to podziemne wyrobisko korytarzowe (zwykle poziome lub o niewielkim nachyleniu), wykonywane w celu prowadzenia ruchu ludzi i materiałów, transportu urobku, doprowadzenia powietrza wentylacyjnego, a także udostępnienia/połączenia części kopalni. Jeżeli na rysunku element oznaczony cyfrą 1 jest pokazany jako typowe wyrobisko korytarzowe w obrębie wyrobisk podziemnych, właściwą nazwą jest "chodnik".
Dlaczego pozostałe odpowiedzi są błędne:
- Sztolnia to wyrobisko zasadniczo poziome, ale kluczową cechą jest to, że ma wylot na powierzchnię (odprowadza wodę, zapewnia dojście/transport). Jeśli rysunek nie pokazuje połączenia z powierzchnią, nie należy wybierać tej opcji.
- Szyb to wyrobisko pionowe lub stromo nachylone, służące m.in. do zjazdu, transportu, wentylacji. Na schematach jest rysowane jako pionowy przekop/otwór – nie odpowiada wyrobisku korytarzowemu.
- Przecznica jest również wyrobiskiem korytarzowym, ale zwykle rozumianym jako łącznik pomiędzy innymi wyrobiskami (np. między chodnikami/wyrobiskami w układzie pól). Bez jednoznacznych cech funkcjonalnych na rysunku (że jest to typowy łącznik poprzeczny), bezpieczniejsza identyfikacja dotyczy ogólnej kategorii "chodnik".
Na egzaminie warto zapamiętać: szyb = pionowo, sztolnia = poziomo, ale z wylotem na powierzchnię, a chodnik/przecznica = wyrobiska korytarzowe w podziemiu, rozróżniane dodatkowo funkcją i połączeniami.
