Zadanie sprawdza umiejętność czytania rysunku technicznego oraz rozpoznawania elementów odwodnienia mostu. Odwodnienie na obiektach mostowych służy do przejęcia wody opadowej z jezdni/chodników i skierowania jej do urządzeń odprowadzających, tak aby ograniczyć zaleganie wody, zacieki oraz degradację nawierzchni i elementów wyposażenia.

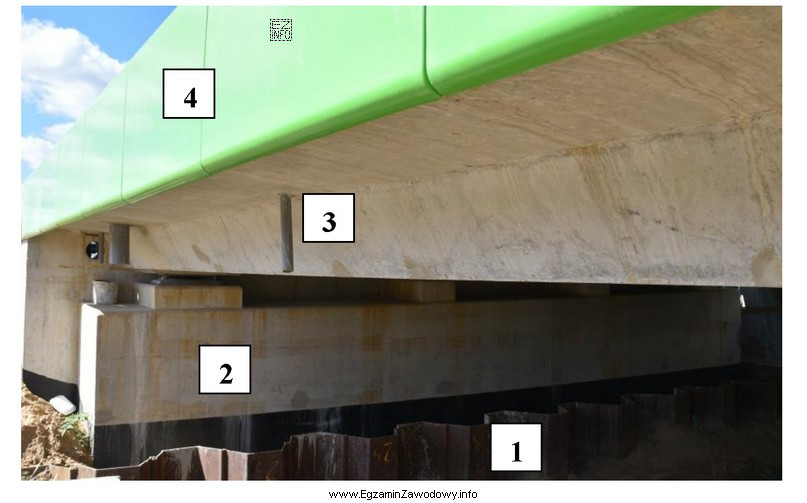

Odpowiedź "3." jest poprawna, ponieważ na rysunku właśnie tym numerem oznaczono element należący do systemu odwodnienia. W praktyce na detalach mostowych elementem odwodnienia może być m.in. rynna lub korytko przy krawędzi, wpust (otwór/króciec zbierający wodę), przewód spustowy albo element odprowadzenia wody poza ustrój nośny.
Pozostałe odpowiedzi ("2.", "1.", "4.") są niepoprawne, bo odnoszą się do innych numerów oznaczających na rysunku inne elementy niż odwodnienie (np. elementy konstrukcyjne, warstwy nawierzchni, krawężniki, bariery, dylatacje). Typową pomyłką jest utożsamianie elementów położonych blisko krawędzi jezdni z odwodnieniem tylko dlatego, że odwodnienie często występuje w tej strefie.
Wskazówka egzaminacyjna: najpierw zlokalizuj na rysunku miejsce, w którym woda ma zostać przechwycona (spadki, korytka, otwory), następnie znajdź odnośnik/numer przypisany do tego detalu i dopiero wtedy wybierz odpowiedź liczbową.
