KWALIFIKACJA BUD9 - STYCZEŃ 2021 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

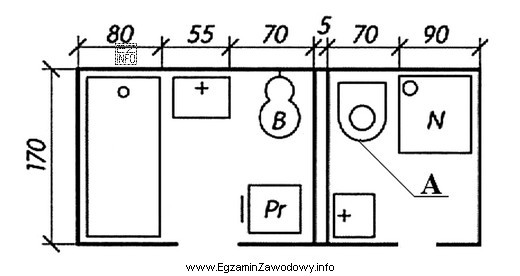

Na rysunku przedstawiony jest rzut pomieszczenia sanitarnego. Literą A oznaczono element instalacji sanitarnej, który ma charakterystyczny owalny kształt i znajduje się w prawej dolnej części rysunku. Biorąc pod uwagę lokalizację i kształt tego elementu, można jednoznacznie stwierdzić, że jest to miska ustępowa. Pozostałe elementy widoczne na rysunku to: kabina prysznicowa (oznaczona literą N), umywalka (oznaczona literą B) oraz prawdopodobnie pralka (oznaczona jako Pr). Wymiary pomieszczenia i poszczególnych elementów są podane w centymetrach, co jest typowe dla rysunków technicznych instalacji sanitarnych.
