W podbudowie technologicznej kadłuba stosuje się różne elementy oprzyrządowania, których zadaniem jest ustalenie położenia, podparcie oraz zapewnienie stabilności montowanych części (np. sekcji, wręg, elementów poszycia) na etapie trasowania, sczepiania i spawania.
Odpowiedź "blok patentowy" jest poprawna, ponieważ w tego typu oprzyrządowaniu jest to typowy element ustalająco-podpierający, rozpoznawalny na rysunkach podbudów jako odrębny detal (często o określonej geometrii i sposobie mocowania), służący do powtarzalnego pozycjonowania montowanych części.

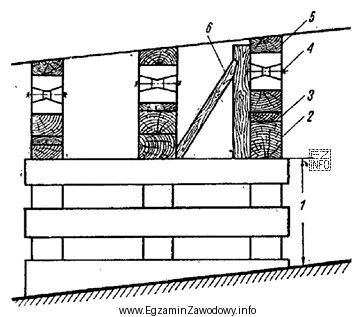

Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym wskazaniu (numer 4)?
- "podpora skośna" odnosi się do elementu, którego funkcją jest głównie podparcie pod kątem i przeniesienie obciążeń w określonym kierunku. Na rysunkach zwykle wyróżnia się ją inną geometrią oraz kierunkiem pracy.
- "klatka stępkowa" jest pojęciem odnoszącym się do konstrukcji/układu związanego ze stępką i jej podparciem/ustaleniem. To zwykle bardziej złożony zespół niż pojedynczy detal oznaczany jednym numerem jako mały element oprzyrządowania.
- "kliny montażowe" to elementy do doraźnej regulacji i docisku (klinowania), często stosowane parami i kojarzone z regulacją wysokości/szczeliny. Ich identyfikacja na rysunku opiera się na charakterystycznym kształcie klina i sposobie użycia.
Wskazówka egzaminacyjna: w zadaniach "Na rysunku… numerem X oznaczono" najpierw odczytaj kształt i sposób mocowania elementu na ilustracji, a dopiero potem dopasuj nazwę. Nie wybieraj odpowiedzi wyłącznie na podstawie skojarzeń z montażem (np. "klin"), bo kilka opcji może brzmieć równie "praktycznie".
