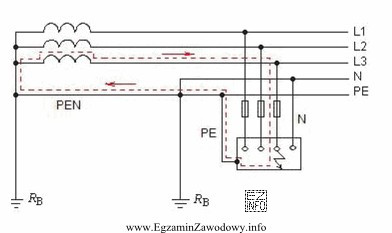

Pytanie dotyczy rozpoznania typu układu sieci/instalacji na podstawie schematu pętli zwarciowej, czyli drogi, jaką prąd zwarciowy (np. przy zwarciu do części przewodzącej dostępnej) wraca do źródła zasilania.
TN-C-S charakteryzuje się tym, że:
- punkt neutralny źródła jest uziemiony (cecha rodziny układów TN),
- na pewnym odcinku instalacji funkcję ochronną i neutralną pełni wspólny tor (przewód wspólny),
- w dalszej części instalacji następuje rozdzielenie funkcji ochronnej i neutralnej na osobne tory.
Dlatego odpowiedź "TN-C-S" jest właściwa, gdy rysunek pokazuje wspólny odcinek toru ochronno-neutralnego, a dalej rozdział na tor ochronny i tor neutralny.
Dlaczego pozostałe odpowiedzi nie pasują do takiego schematu:
- "TN-S" oznacza rozdzielenie toru ochronnego i neutralnego na całej długości instalacji od początku – na schemacie nie powinno być odcinka wspólnego.
- "TT" wiąże ochronę z lokalnym uziemieniem części dostępnych po stronie odbiorcy; prąd uszkodzeniowy wraca w dużej mierze przez ziemię, a nie typowo metaliczną drogą do źródła jak w TN.
- "IT" ma punkt neutralny izolowany od ziemi (lub połączony przez impedancję), więc pierwsze doziemienie ma inny charakter, a schemat pętli zwarciowej zwykle nie odpowiada klasycznej pętli jak w TN.
Wskazówka egzaminacyjna: najpierw ustal, czy na rysunku jest rozdział toru ochronnego i neutralnego (to kieruje do TN-C-S), czy rozdział jest od początku (TN-S), czy widać nacisk na uziom po stronie odbiorcy (TT), albo izolowany punkt neutralny (IT).
