W obudowach typu DIP (Dual In-line Package) kluczowa jest orientacja układu i poprawne rozpoznanie pinu 1. Pin 1 jest zwykle wskazany znakiem orientacyjnym obudowy (najczęściej wcięciem na jednym z krótszych boków i/lub kropką przy pierwszej nóżce). Dopiero po ustaleniu pinu 1 można jednoznacznie zastosować zasadę numerowania.
Zasada numeracji polega na tym, że kolejne wyprowadzenia liczy się "wokół" obudowy w ustalonym kierunku wynikającym z konwencji rysunkowej: po jednej stronie rzędu nóżek numery rosną, a następnie przechodzą na drugą stronę i wracają w stronę pinu 1 (dlatego numery na przeciwległych bokach nie rosną w tym samym kierunku).

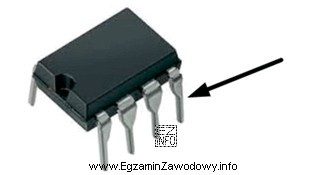

Dlaczego poprawna jest odpowiedź "4"? Ponieważ wskazane strzałką wyprowadzenie odpowiada pozycji, która wypada po prawidłowym zidentyfikowaniu pinu 1 i prześledzeniu kolejnych numerów zgodnie z regułą numeracji DIP-8.
Dlaczego pozostałe odpowiedzi są błędne (typowe pułapki):
- "1" bywa wybierane, gdy ktoś uznaje, że strzałka pokazuje pin 1, bez sprawdzenia oznaczenia wcięcia/kropki albo myli stronę obudowy.
- "5" często wynika z odwrócenia perspektywy (traktowanie widoku od spodu jak widoku od góry), przez co numeracja "przeskakuje" na drugą stronę w niewłaściwym miejscu.
- "8" jest typowym skutkiem założenia, że numeracja na obu bokach rośnie w tym samym kierunku albo że liczy się wyprowadzenia "wzdłuż" obudowy bez zawracania.
Wskazówka egzaminacyjna: zawsze najpierw znajdź znak orientacyjny (wcięcie/kropka), zaznacz pin 1, a dopiero potem licz kolejne piny wzdłuż krawędzi i "dookoła" obudowy. To minimalizuje ryzyko pomylenia 4 z 5 lub 8.
