KWALIFIKACJA ELM5 - STYCZEŃ 2017

PYTANIE NR 31.

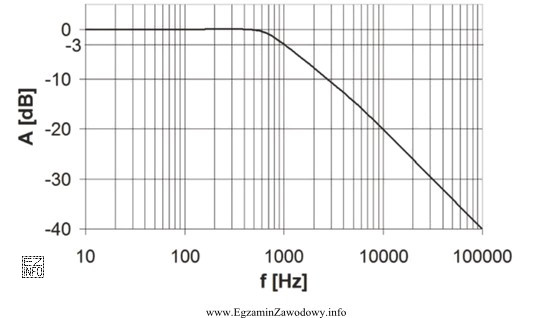

Na rysunku pokazano zależność tłumienia od częstotliwości A=f(f) pewnego filtru. Jaka jest wartość częstotliwości granicznej filtru o tej charakterystyce?
Ilustracja przedstawia wykres zależności tłumienia od częstotliwości, oznaczony jako A=f(f), dla pewnego filtru.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Częstotliwość graniczna odczytuje się z charakterystyki tłumienia jako punkt przejścia między pasmem przepustowym i zaporowym (zwykle w miejscu "załamania" krzywej lub przy przyjętym progu, np. -3 dB). Z wykresu wartość tego punktu wypada przy 1 kHz, a pozostałe odpowiedzi nie pasują do odczytu z osi częstotliwości.

Pełne wyjaśnienie:

Wartość częstotliwości granicznej filtru wyznacza się na podstawie jego charakterystyki częstotliwościowej. W zadaniu podano wykres zależności tłumienia od częstotliwości, czyli informację, jak bardzo filtr osłabia sygnał w różnych zakresach.

Na typowej charakterystyce filtru (np. dolnoprzepustowego lub górnoprzepustowego) można wyróżnić:

  • pasmo przepustowe – zakres częstotliwości, w którym tłumienie jest małe (sygnał przechodzi prawie bez strat),
  • pasmo zaporowe – zakres, w którym tłumienie jest duże (sygnał jest mocno osłabiany),
  • obszar przejściowy – miejsce, gdzie charakterystyka "zmienia nachylenie" i filtr zaczyna skutecznie tłumić (lub przestaje tłumić).

Częstotliwość graniczna jest powiązana właśnie z tym obszarem przejściowym. W wielu materiałach spotyka się definicję opartą o spadek o 3 dB względem poziomu w paśmie przepustowym, ale w testach egzaminacyjnych najczęściej kluczowy jest odczyt z konkretnego rysunku: szuka się punktu załamania krzywej albo miejsca odpowiadającego progowi zaznaczonemu na osi tłumienia.

Odpowiedź "1 kHz" jest poprawna, ponieważ na przedstawionej charakterystyce właśnie przy tej częstotliwości wypada granica pomiędzy zakresem małego tłumienia a zakresem wyraźnie większego tłumienia (punkt przejścia widoczny na wykresie).

Pozostałe propozycje są nieprawidłowe, bo odpowiadają innym rzędom wielkości niż punkt przejściowy na rysunku:

  • "10 Hz" i "100 Hz" to częstotliwości zbyt niskie – wskazywałyby granicę znacznie wcześniej, niż wynika to z przebiegu charakterystyki.
  • "10 kHz" jest zbyt wysokie – przesuwałoby granicę w prawo, do obszaru, gdzie filtr według wykresu jest już w innym stanie pracy (poza punktem przejścia).

Wskazówka egzaminacyjna: zawsze sprawdzaj, czy oś częstotliwości jest liniowa czy logarytmiczna, i upewnij się, w jakich jednostkach jest podana (Hz/kHz). Najczęstszy błąd to pomylenie rzędu wielkości przy szybkim odczycie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Częstotliwość graniczna to taka częstotliwość, przy której filtr przechodzi z obszaru małego tłumienia do obszaru wyraźnego tłumienia (lub odwrotnie). W praktyce często wiąże się ją z punktem -3 dB, ale na egzaminie kluczowe jest kryterium pokazane na konkretnej charakterystyce.
Najpierw znajdź na wykresie pasmo, gdzie tłumienie jest niewielkie, oraz obszar, gdzie rośnie (pasmo zaporowe). Częstotliwość graniczna leży na granicy tych obszarów, zwykle w miejscu załamania krzywej lub przy wskazanym progu tłumienia. Potem odczytaj wartość z osi częstotliwości.
Próg -3 dB odpowiada spadkowi mocy do połowy (a amplitudy do ok. 0,707 wartości). To wygodny, standardowy punkt odniesienia w elektronice i telekomunikacji. W zadaniach egzaminacyjnych nie zawsze jest on wprost podany, dlatego trzeba kierować się tym, co pokazuje wykres.
Typowe błędy to: pomylenie jednostek (Hz z kHz), nieuwzględnienie skali logarytmicznej, odczytanie wartości z niewłaściwego punktu (np. z maksimum tłumienia zamiast z punktu przejścia) oraz mechaniczne przyjęcie -3 dB, mimo że wykres może sugerować inne kryterium.
Nie zawsze. W wielu przypadkach przyjmuje się punkt -3 dB, ale dla filtrów o innych definicjach pasma (np. filtry specjalne, pomiar tłumienia względem innego poziomu) "granica" może być określona inaczej. Dlatego w zadaniach z wykresem najbezpieczniej jest odczytać ją zgodnie z charakterystyką.
Jeśli dla niskich częstotliwości tłumienie jest małe, a rośnie wraz z częstotliwością, to typowo jest to filtr dolnoprzepustowy. Jeśli dla niskich częstotliwości tłumienie jest duże, a maleje przy wyższych częstotliwościach, to wskazuje na filtr górnoprzepustowy. Kluczowe jest porównanie zachowania w "lewym" i "prawym" obszarze wykresu.
Gdy dobiera się elementy RC/LC w torach sygnałowych, filtruje zakłócenia, ogranicza pasmo w torach pomiarowych albo sprawdza, czy układ przepuści sygnał użyteczny (np. audio, PWM, czujnik). Częstotliwość graniczna mówi, od jakiego miejsca filtr zacznie istotnie zmieniać poziom sygnału.
Oś logarytmiczna ma równe odstępy dla kolejnych rzędów wielkości (np. 10, 100, 1000, 10000). Jeśli odległości między 100 Hz a 1 kHz i między 1 kHz a 10 kHz są podobne, to skala jest logarytmiczna. To ważne, bo błędne założenie skali często prowadzi do wyboru złego rzędu wielkości.
Tak, bo dB to skala logarytmiczna i "progi" (np. -3 dB, -20 dB) są łatwe do interpretacji na osi pionowej. Jednak sam sposób wyznaczenia fc nadal polega na znalezieniu punktu granicznego na charakterystyce i odczycie częstotliwości z osi poziomej. Najpierw ustal, jaki próg/załamanie pokazuje rysunek.
Ćwicz czytanie charakterystyk (amplitudowych i tłumienia), rozpoznawanie typu filtru oraz odczyt fc z osi częstotliwości. Dodatkowo powtórz podstawowe pojęcia: pasmo przepustowe, zaporowe, nachylenie charakterystyki oraz typowe progi (np. -3 dB). Warto też przećwiczyć kilka zadań na różnych skalach (Hz/kHz, lin/log).
info

To pytanie poprawnie rozwiązuje 51% zdających egzamin. trudne

Według specjalistów z branży: "Z wykresu wartość tego punktu wypada przy 1 kHz, a pozostałe odpowiedzi nie pasują do odczytu z osi częstotliwości."

Źródła:

  • Wikipedia (PL): "Częstotliwość graniczna" — definicja i kontekst (hasło encyklopedyczne), https://pl.wikipedia.org/wiki/Cz%C4%99stotliwo%C5%9B%C4%87_graniczna - dostęp 2026-02-27
  • Wikipedia (PL): "Filtr elektroniczny" — charakterystyki i pojęcia pasm (hasło encyklopedyczne), https://pl.wikipedia.org/wiki/Filtr_elektroniczny - dostęp 2026-02-27
  • All About Circuits: "Cutoff Frequency" (podstawowa definicja i interpretacja charakterystyki), https://www.allaboutcircuits.com/textbook/alternating-current/chpt-8/cutoff-frequency/ - dostęp 2026-02-27

Materiały:

  • Podręczniki z podstaw elektroniki (dział: filtry i charakterystyki częstotliwościowe)
  • Notatki/arkusze z przykładami odczytu częstotliwości granicznej z wykresów (Bode, tłumienie w dB)
  • Ćwiczenia laboratoryjne lub symulacje (np. SPICE) pokazujące zmianę charakterystyki po zmianie elementów RC/LC
