KWALIFIKACJA TWO3 - STYCZEŃ 2022

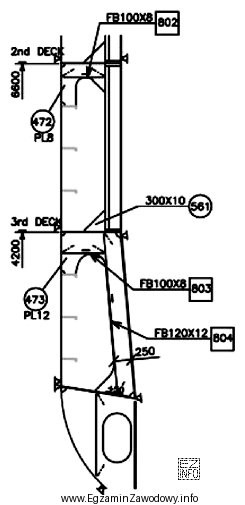

W dokumentacji okrętowej bardzo ważne jest, aby wymiary były odnoszone do jednoznacznego i stałego układu odniesienia. Dla wymiarów wysokościowych (rzędnych) takim punktem/obszarem odniesienia jest zwykle płaszczyzna podstawowa (traktowana jako bazowy "poziom zero" dla wysokości w konstrukcji kadłuba). Jeśli rysunek pokazuje położenie "trzeciego pokładu" w odległości 4200 mm, to chodzi o jego rzędną względem tej bazy.

Dlaczego inne odpowiedzi są niepoprawne w typowej konwencji rysunków kadłubowych?

• "płaszczyzny symetrii" – ta płaszczyzna służy głównie jako odniesienie dla wymiarów poprzecznych (odległości od osi symetrii), a nie dla wysokości pokładów.
• "pokładu głównego" – wymiary względem innego pokładu mogłyby się pojawić lokalnie (np. w detalach montażowych), ale w rysunkach ogólnych i przekrojach kadłuba standardowo dąży się do wspólnej bazy, aby unikać łańcuchowania tolerancji i nieporozumień.
• "poziomu wody" – poziom wody (wodnica eksploatacyjna) może się zmieniać zależnie od zanurzenia, obciążenia i warunków. Dlatego nie jest stabilnym odniesieniem do wymiarowania konstrukcji (pokładów, wręg, wzdłużników). W praktyce wodnice są ważne do zagadnień pływalności i zanurzenia, ale nie jako stała baza produkcyjna.

Wskazówka egzaminacyjna: gdy w pytaniu pojawia się odczyt wysokości elementu kadłuba z przekroju/rzutu i nie ma dodatkowego doprecyzowania, najpierw sprawdź, czy chodzi o rzędną od płaszczyzny podstawowej (bazy). To najczęstsza konwencja ułatwiająca kontrolę wykonania na każdym etapie montażu.
