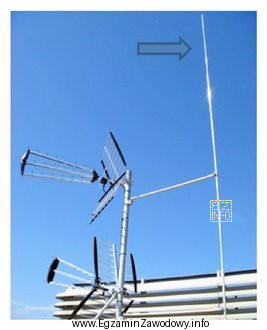

W instalacjach radiowych (antenowych) ochrona odgromowa obejmuje elementy, których zadaniem jest bezpieczne przechwycenie wyładowania atmosferycznego i odprowadzenie prądu piorunowego do ziemi. Jednym z podstawowych elementów jest zwód pionowy – metalowy element znajdujący się w strefie narażonej na uderzenie pioruna, którego rolą jest "przyjęcie" wyładowania.
Odpowiedź "zwód pionowy" jest poprawna, ponieważ wskazuje element należący do układu odgromowego, a nie element nośny anteny ani element osprzętu montażowego. W praktyce zwód jest projektowany i umieszczany tak, aby tworzyć strefę ochronną dla chronionych urządzeń i przewodów, a następnie łączy się go z dalszą częścią instalacji odgromowej.
Pozostałe odpowiedzi opisują elementy, które mogą występować na tym samym obiekcie, ale mają inne funkcje:
- "maszt antenowy" – to element konstrukcyjny służący do zamocowania anteny i zapewnienia jej odpowiedniej wysokości oraz stabilności. Maszt może być włączony do rozwiązań ochronnych, ale sam w sobie nie jest nazwą elementu "zwodu" w sensie funkcjonalnym.
- "wspornik izolacyjny" – służy do mocowania i zapewnienia izolacji/odstępu (np. od podłoża lub elementów metalowych). To osprzęt montażowy, nie element przechwytujący wyładowanie.
- "element dystansujący" – zapewnia wymagany odstęp między przewodem/elementem a podłożem lub inną częścią konstrukcji. Jest to typowy element mechaniczny montażu, a nie część przeznaczona do przechwycenia pioruna.
Wskazówka egzaminacyjna: w pytaniach "na rysunku strzałką wskazano…" warto rozróżniać funkcję elementu (odgromowa vs konstrukcyjna vs montażowa). Zwód jest elementem układu ochronnego, natomiast maszt, izolatory i dystanse pełnią role mechaniczne i pomocnicze.
