W pomiarach przemieszczeń kluczowe jest rozróżnienie ról punktów występujących w układzie obserwacyjnym. Punkt kontrolowany (obserwowany) to taki, dla którego w kolejnych epokach pomiarowych wyznacza się współrzędne lub wysokości i porównuje je w czasie, aby stwierdzić, czy nastąpiło przesunięcie lub odkształcenie obiektu.

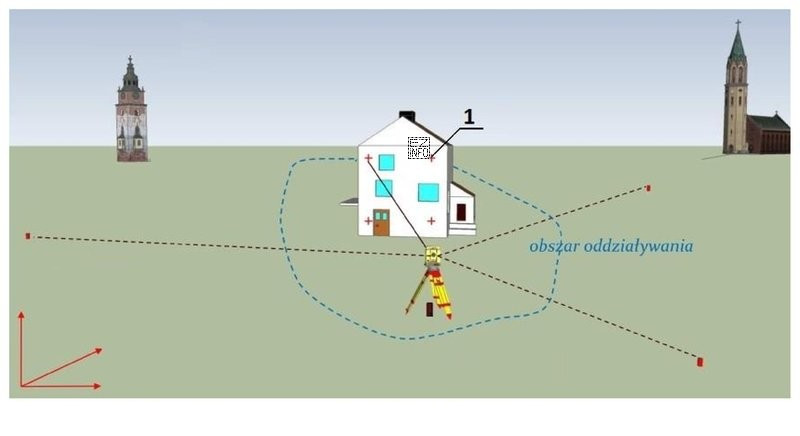

Odpowiedź "kontrolowany" pasuje do sytuacji, gdy na rysunku cyfrą 1 wskazano punkt będący przedmiotem obserwacji przemieszczeń (czyli "co się przemieszcza" albo "co sprawdzamy w czasie").
Pozostałe odpowiedzi są typowymi "pułapkami" pojęciowymi:
- "kontrolny" bywa rozumiany jako punkt służący do kontroli poprawności pomiaru lub stabilności osnowy, a nie jako punkt, którego przemieszczenie jest wyznaczane jako wynik.
- "odniesienia" oznacza punkt przyjmowany jako stabilna baza (referencja) do porównań; jego rola to umożliwienie oceny zmian na punktach kontrolowanych, a nie bycie głównym celem obserwacji.
- "wiążący" sugeruje funkcję połączenia/wiązania układu (np. element osnowy wiążącej), co dotyczy konstrukcji sieci, a nie bezpośrednio wskazania punktu, którego przemieszczenia monitorujemy.
Na egzaminie warto zapamiętać zasadę: punkt kontrolowany = punkt mierzony w kolejnych terminach, a punkt odniesienia = baza, względem której oceniamy zmiany. W zadaniach z rysunkiem zawsze odczytuj, czy oznaczenie dotyczy obiektu obserwacji, czy elementu osnowy pomocniczej.
