ABR (Area Border Router) to pojęcie związane z protokołem OSPF, który dzieli sieć na obszary (areas) w celu ograniczenia złożoności wymiany informacji o trasach. Router pełniący rolę ABR znajduje się na granicy obszarów: ma on co najmniej jeden interfejs w jednym obszarze i co najmniej jeden interfejs w innym obszarze (typowo jednym z nich jest area 0).

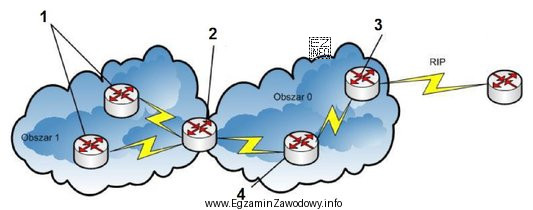

Dlatego na schemacie sieci ABR rozpoznaje się nie po samym "położeniu graficznym", lecz po połączeniach logicznych: urządzenie łączy segmenty należące do różnych obszarów OSPF. W zadaniu wskazany na rysunku router brzegowy ABR został oznaczony cyfrą 2, więc taka odpowiedź jest poprawna.
Pozostałe odpowiedzi są niepoprawne, ponieważ odnoszą się do innych elementów schematu: mogą wskazywać routery wewnątrz jednego obszaru (nie spełniające kryterium "co najmniej dwa obszary"), urządzenia końcowe lub inne węzły tranzytowe, które nie są routerami granicznymi obszarów OSPF. Typowym błędem jest też mylenie ABR z ASBR (routerem wprowadzającym trasy z zewnątrz domeny OSPF) oraz wybór urządzenia "na brzegu rysunku" zamiast sprawdzenia, czy faktycznie łączy ono różne obszary.
- Wskazówka egzaminacyjna: najpierw ustal, gdzie na schemacie kończy się jeden obszar OSPF i zaczyna drugi, a dopiero potem wskaż router, który je łączy.
- Wskazówka praktyczna: w dokumentacji projektowej warto oznaczać obszary oraz role routerów, aby ułatwić diagnostykę i rozwój sieci.
