W układach ujęcia wody do nawodnień z pompownią stacjonarną wyróżnia się dwa podstawowe odcinki przewodów związanych z pracą pompy:
- rurociąg ssawny – doprowadza wodę do pompy; pracuje po stronie zasysania, a jego zadaniem jest możliwie bezpieczne i stabilne zasilenie pompy wodą,
- rurociąg tłoczny – odprowadza wodę z pompy do dalszej części instalacji; pracuje po stronie tłoczenia, czyli transportu wody pod zwiększonym ciśnieniem.

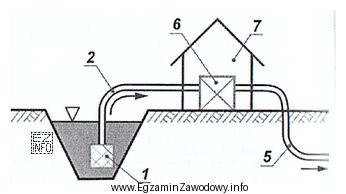

Odpowiedź "tłoczący podziemny" jest właściwa, gdy na schemacie element oznaczony liczbą 5 odpowiada przewodowi wychodzącemu z pompowni w kierunku sieci rozdzielczej/instalacji nawodnieniowej oraz jest pokazany jako prowadzony w gruncie (pod ziemią). Podziemne prowadzenie rurociągu jest typowe dla układów stacjonarnych, bo chroni przewód przed uszkodzeniami mechanicznymi i wpływem warunków atmosferycznych oraz nie koliduje z ruchem na terenie.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "drenarski" – drenaż służy do odwadniania (odbioru i odprowadzenia wody z gruntu), a nie do tłoczenia wody do nawodnień. Funkcyjnie to inny system niż ujęcie i przewód tłoczny.
- "tłoczący nadziemny" – wskazuje ten sam rodzaj pracy (tłoczenie), ale inny sposób ułożenia. Nadziemne prowadzenie stosuje się w rozwiązaniach tymczasowych lub mobilnych; na schemacie stacjonarnym odcinek podziemny ma odrębną identyfikację.
- "ssawny" – dotyczy strony dopływu do pompy. Jeżeli na schemacie przewód oznaczony "5" jest po stronie za pompą, to nie może być ssawny.
Wskazówka egzaminacyjna: zawsze najpierw ustal, czy przewód jest przed czy za pompą (ssanie vs tłoczenie), a dopiero potem rozstrzygaj, czy jest podziemny czy nadziemny. To ogranicza ryzyko pomyłki wynikającej z pierwszego skojarzenia.
