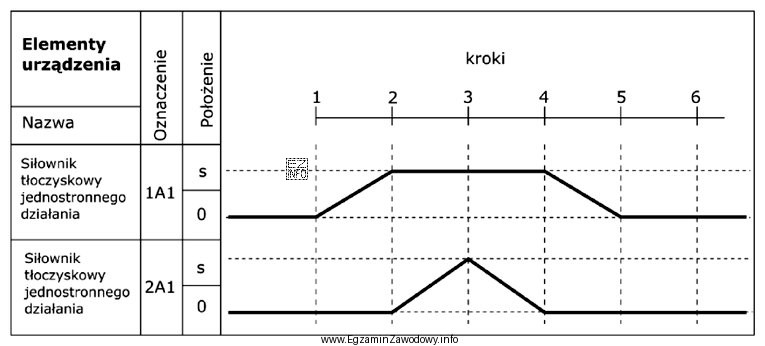

Diagram stanów (cyklogram) pokazuje, w którym przedziale kroków cyklu dany siłownik jest w położeniu 0 (wsunięty) lub s (wysunięty). Kluczowa zasada interpretacji jest prosta:
- 0→s oznacza wysunięcie tłoczyska,
- s→0 oznacza wsunięcie tłoczyska.
Następnie należy śledzić zmiany stanów w kolejnych krokach cyklu (tu: od 1 do 6) i zapisać je jako uporządkowaną sekwencję ruchów. Z wykresu wynika:
- dla 1A1: przejście 0→s w przedziale kroków 1–2 (czyli najpierw wysuwa się 1A1), utrzymanie stanu s do kroku 4 oraz powrót s→0 w 4–5 (na końcu chowa się 1A1),
- dla 2A1: pozostaje w 0 do kroku 2, następnie ma przejście 0→s w 2–3 (wysunięcie 2A1), po czym wraca s→0 w 3–4 (wsunięcie 2A1).
Po złożeniu zmian w jedną kolejność otrzymujemy: wysunięcie 1A1, potem wysunięcie 2A1, następnie wsunięcie 2A1 i na końcu wsunięcie 1A1.
Dlaczego pozostałe opisy są błędne?
- Opcje zaczynające od "wysunięcie 2A1" ignorują fakt, że 2A1 startuje w stanie 0 i zmienia stan dopiero w przedziale 2–3.
- Opcja z "wsunięciem 1A1" zaraz po jego wysunięciu nie pasuje do utrzymania stanu s dla 1A1 w krokach 2–4.
- Opcja, w której oba ruchy jednego siłownika odbywają się przed rozpoczęciem pracy drugiego, nie zgadza się z kolejnością zmian widoczną na osi kroków.
Wskazówka egzaminacyjna: zawsze najpierw zaznacz na brudno wszystkie momenty przeskoków (0→s i s→0), a dopiero potem zapisuj sekwencję ruchów.
