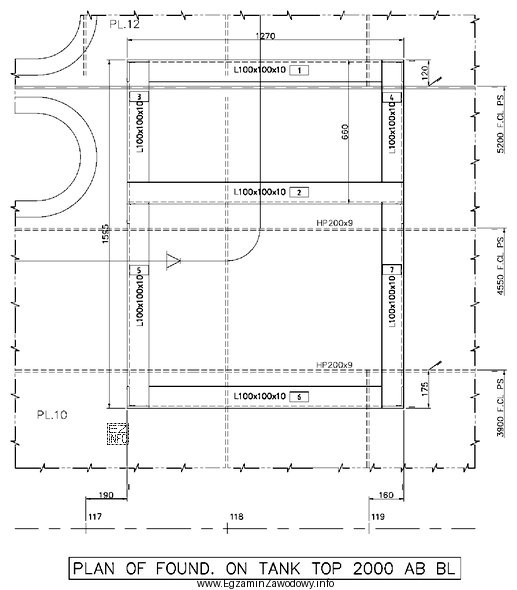

Pytanie dotyczy praktycznej umiejętności montera kadłubów: odczytania dokumentacji posadowienia urządzenia (separatora oleju z wody zęzowej) i przeniesienia tej informacji na wykonanie elementu stalowego – fundamentu/podstawy.
Odpowiedź "Kątownika 100 × 100 mm i grubości 10 mm" jest poprawna, ponieważ w typowych rysunkach warsztatowych materiał fundamentu jest podany jako konkretny kształtownik wraz z jego wymiarami. Kątownik (profil L) stosuje się m.in. do ram, obramowań i prostych konstrukcji wsporczych, gdzie liczy się sztywność przy stosunkowo prostej prefabrykacji i spawaniu.
Pozostałe odpowiedzi są niepoprawne, bo wskazują inny typ kształtownika niż przewidziano w dokumentacji:
- Ceownik (profil U/C) ma inną geometrię przekroju i inne właściwości (np. inaczej przenosi zginanie, ma inną szerokość półek i środnika), więc wykonany z niego fundament różniłby się konstrukcyjnie.
- Teownik (profil T) również ma inną geometrię i zwykle wymaga innego układu podparć/usztywnień, aby uzyskać tę samą funkcję konstrukcji.
- Dwuteownik (profil I/H) jest profilem o innej nośności i gabarytach; zastosowanie go zamiast kątownika zmienia masę, sposób spawania oraz układ mocowań.
Na egzaminie warto pamiętać o dwóch krokach: (1) najpierw zidentyfikuj na rysunku typ profilu (L/U/T/I), (2) potem sprawdź wymiary i grubość. To ogranicza pomyłki wynikające z podobieństwa nazw lub z przyzwyczajenia do jednego, "najczęściej spotykanego" kształtownika.
